Como inserir objetos 3D criados com SketchUp em um software BIM

SketchUp é um software de modelagem 3D e 2D desenvolvido para as fases projetuais do desenho. Seu uso é fortemente orientado para a concepção no âmbito da construção (projeto arquitetônico, urbanismo, engenharia civil, etc.).

A grande vantagem deste aplicativo é a possibilidade de utilizar uma ferramenta poderosíssima capaz de criar formas bidimensionais e tridimensionais de maneira simples e intuitiva.

Dentro do SketchUp, numerosos ferramentas permitem acelerar e personalizar todos os objetos. Uma ferramenta desse tipo constitui uma ajuda valiosa para a criação de novos objetos a serem inseridos em um projeto BIM, dada a simplicidade de modelagem oferecida.

Edificius, o software de projeto arquitetônico BIM, oferece a possibilidade de enriquecer o projeto arquitetônico graças à integração com o SketchUp.

Edificius para Sketchup | Importação de objetos 3D

Qual é a relação entre SketchUp e o BIM?

Por anos, o mundo do design se dividiu entre aqueles que preferiam a liberdade criativa e aqueles que optavam pela rigidez normativa e técnica. Nesse cenário, o SketchUp se impôs como o padrão de fato para a modelagem conceitual. Sua natureza “simplificada” (baseada em faces e arestas) permite uma rapidez de pensamento que poucos outros softwares oferecem. No entanto, o BIM não é apenas forma, mas substância: é um recipiente de informações onde cada entidade possui propriedades físicas, térmicas e gerenciais.

A relação entre SketchUp e o BIM é, portanto, uma relação de complementaridade evolutiva.

Da maquete digital ao modelo informativo

Não devemos ver o SketchUp e os softwares BIM como mundos isolados, mas como fases diferentes de um único fluxo de trabalho (Workflow). O SketchUp frequentemente atua como um “incubador de ideias”. O desafio surge quando essas ideias precisam se transformar em um projeto executivo. Inserir um objeto criado com o SketchUp em um ambiente BIM significa:

• enriquecimento semântico – Transformar uma simples “caixa” modelada por estética em um objeto dotado de classificação (ex. IFC).
• interoperabilidade – garantir que a geometria complexa criada com a facilidade do SketchUp não gere erros de cálculo ou de representação nas pranchas técnicas.
• otimização da biblioteca – muitos profissionais utilizam o SketchUp para criar móveis personalizados ou detalhes arquitetônicos únicos que os softwares BIM padrão têm dificuldade em gerar com a mesma velocidade.

SketchUp é um software BIM?

Esta é uma das perguntas mais debatidas entre os profissionais AECO (Arquitetura, Engenharia, Construção, Operações), e a resposta requer uma distinção clara entre modelagem geométrica e metodologia informativa.

Em resumo: Não, o SketchUp não é um software BIM “pronto para uso”, mas pode se tornar através de extensões específicas e fluxos de trabalho.

Aqui está uma análise detalhada para esclarecer.

A diferença entre Mesh e Paramétrico

A distinção principal reside no DNA do software. SketchUp é um modelador de superfícies (ou Surface Modeler). Raciocina em termos de linhas e faces: se você desenhar um paralelepípedo e chamá-lo de “parede”, para o SketchUp continua sendo um conjunto de 6 faces e 12 arestas.

Um software BIM, como Edificius, por outro lado, raciocina por objetos paramétricos: uma parede “sabe” que é uma parede, conhece sua estratificação, seu volume e sua transmitância térmica.

SketchUp e o formato IFC

O coração do BIM é a interoperabilidade através do padrão IFC.

• SketchUp Pro permite atribuir classificações IFC aos componentes (por exemplo, marcar um grupo como IfcWall ou IfcWindow).
• No entanto, essas são funções “adicionadas” a um motor criado para o desenho livre. Em um verdadeiro software BIM, a classificação é nativa e automática, não uma operação manual pós-modelagem.

Falta de banco de dados relacional

Em um software BIM, se você modificar a altura de um andar, todos os muros, pilares e vãos se ajustam automaticamente. No SketchUp, você teria que modificar manualmente cada geometria individual. A “I” de BIM (Information) está presente no SketchUp apenas se o usuário a inserir arduamente através de atributos personalizados, enquanto no Edificius a informação está integrada em cada clique.

O papel do SketchUp no ecossistema BIM

Apesar de não ser um software BIM puro, o SketchUp é uma peça fundamental do fluxo BIM na fase de Conceptual Design. Muitos arquitetos o usam para:

• estudar os volumes iniciais;
• criar objetos de mobiliário complexos para depois importar no modelo BIM principal;
• modelar detalhes construtivos específicos que requerem uma liberdade geométrica que os softwares paramétricos às vezes limitam.

As vantagens da integração entre SketchUp e um software de BIM Authoring

A união entre a flexibilidade do SketchUp e o poder informativo de um software BIM cria um fluxo de trabalho híbrido extremamente eficiente. Essa sinergia permite superar os limites de ambos os sistemas, obtendo o melhor de cada um.

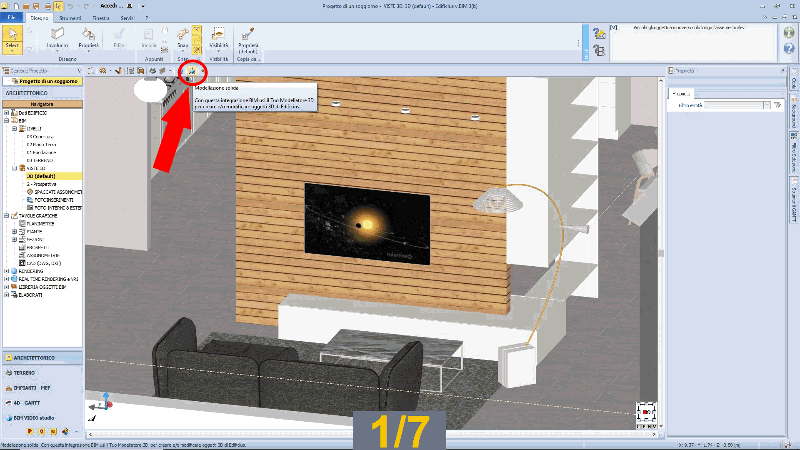

Importar objetos e modelos 3D em Edificius aproveitando a integração com SketchUp

Liberdade criativa sem restrições paramétricas

Os softwares BIM, por sua natureza, tendem a “guiar” a modelagem através de regras e parâmetros (paredes, lajes, telhados). Isso pode ser limitante durante a fase de brainstorming ou na criação de elementos arquitetônicos complexos e orgânicos.

O benefício: Você pode modelar no SketchUp formas plásticas, móveis sob medida ou detalhes de fachada não convencionais, para depois importá-los no ambiente BIM. Isso garante que a visão arquitetônica original não seja comprometida pelas “rigidezes” do software técnico.

Acesso a uma biblioteca global: 3D Warehouse

Um dos pontos fortes incomparáveis do SketchUp é “3D Warehouse“, uma das maiores bibliotecas de modelos 3D gratuitos do mundo.

O benefício – em vez de modelar do zero cada componente de mobiliário, aparelho de iluminação ou elemento de design, você pode acessar milhões de objetos prontos. Importando esses modelos em um software de BIM Authoring como Edificius, você pode transformar um simples bloco decorativo em um objeto arquitetônico dotado de posição espacial e propriedades informativas, enriquecendo seu projeto em poucos cliques.

Velocidade na fase de Conceito e Proposta

Apresentar uma ideia a um cliente requer rapidez. O SketchUp se destaca na visualização rápida dos volumes.

O benefício – uma vez aprovado o conceito volumétrico no SketchUp, você não precisa começar do zero. Importando o modelo no software BIM, você utiliza essa geometria como base para construir o modelo informativo. Isso elimina boa parte do trabalho e garante a coerência entre o que foi prometido ao cliente e o que será efetivamente construído.

Otimização do detalhe construtivo

Às vezes, a modelagem de um nó construtivo específico (por exemplo, uma junta particular em uma estrutura de madeira) é mais rápida em um ambiente de faces e arestas.

A vantagem – você pode usar o SketchUp para estudar o detalhe tridimensional e depois inseri-lo no modelo BIM para gerar quadros, seções detalhadas e tabelas executivas precisas.

Visualização e Renderização avançada

Embora o SketchUp ofereça ótimos plugins de renderização que também utilizam IA, a integração com um software BIM Authoring abre as portas para Renderização em Tempo Real e Realidade Virtual profissional.

A vantagem – ao trazer para o Edificius seu modelo criado no SketchUp, você pode navegar pelo projeto em tempo real, aplicar materiais PBR (Physically Based Rendering) e mostrar ao cliente o impacto da luz solar e artificial de forma fotorrealista, mantendo sempre a conexão com os dados técnicos do projeto.

Como gerenciar os objetos BIM para SketchUp a partir da biblioteca do Edificius

A gestão dos objetos em um processo BIM requer ordem e hierarquia. O Edificius facilita essa tarefa oferecendo uma estrutura de catálogo que permite adicionar modelos SketchUp diretamente no coração do projeto informativo.

Acesso à Biblioteca de Objetos BIM

Dentro do Edificius, a Biblioteca de Objetos BIM é dividida em três níveis:

• Biblioteca de Projeto (específica para o arquivo atual)
• usBIM.library (User) (biblioteca online composta por elementos pessoais e transversal aos projetos)
• usBIM.library (biblioteca padrão compartilhada pela ACCA)

Para inserir um objeto SketchUp, você pode criar um novo elemento diretamente em uma dessas pastas, escolhendo a categoria pertinente (Mobiliário, Elementos 3D genéricos, Painéis, etc.).

Importação e escalabilidade

Na biblioteca de seu interesse, escolha a pasta onde adicionar o objeto criado com o SketchUp.

Uma vez criado o “elemento genérico”, é necessário ir para a parte das propriedades e selecionar a opção “Importar de arquivo”. Neste ponto, uma janela se abre onde é possível escolher o arquivo SKP.

Um dos problemas comuns na transição entre softwares diferentes é a escala (metros vs polegadas), mas o software permite visualizar uma prévia imediata do objeto SketchUp e ajustar suas dimensões reais ou o fator de escala antes mesmo de inseri-lo no modelo. Isso garante que aquele objeto modelado no SketchUp não apareça gigante ou microscópico no seu projeto arquitetônico.

Edição direta com SketchUp

Se você importou um objeto no Edificius, mas percebe que a geometria precisa de uma modificação, você pode seguir os seguintes passos:

• Selecionar o objeto na biblioteca do Edificius;
• Clicar no comando de integração com o SketchUp;
• O software abrirá automaticamente o SketchUp com aquele arquivo específico;
• Fazer as modificações;
• Por fim, basta salvar e fechar o SketchUp: o Edificius atualizará instantaneamente o objeto em todas as instâncias presentes no projeto BIM.

Caracterização dos materiais e parâmetros BIM

Um objeto SketchUp na biblioteca do Edificius deixa de ser apenas “polígonos”.

• mapeamento de textura – você pode decidir manter as texturas originais do SketchUp ou substituí-las pelos Materiais de Alta Qualidade (HQ) do Edificius para obter renderizações fotorrealistas profissionais;
• propriedades informativas – a cada objeto importado você pode associar dados cruciais, assim o modelo SketchUp se torna de fato um componente versátil e útil não apenas para aspectos “estéticos”.

Compartilhamento e Reutilização

Uma vez que você “BIM-izou” um modelo SketchUp dentro da sua Biblioteca de Edificius, não precisará mais repetir o processo. Esse objeto estará disponível para todos os seus projetos futuros, completo com todas as informações técnicas e materiais já configurados.

Criar um objeto 3D personalizado com SketchUp

É possível criar um objeto com SketchUp utilizando o modelo 3D de Edificius como referência.

Do modelo 3D em Edificius, selecionamos os objetos a serem utilizados como referência no SketchUp e, em seguida, iniciamos a integração pelo nó apropriado do menu.

Dentro do SketchUp, podemos realizar o objeto 3D utilizando todas as ferramentas gráficas disponíveis.

Após a modificação, ao sair do SketchUp, o objeto é inserido automaticamente no desenho e no catálogo do projeto como Bloco 3D.

Modificar um objeto personalizado com SketchUp

No Edificius, selecionamos o objeto 3D a ser modificado e iniciamos a integração do SketchUp.

Modificamos o objeto 3D utilizando as ferramentas disponíveis. Após a modificação, saímos do SketchUp.

O Edificius nos oferece a possibilidade de atualizar apenas o objeto selecionado ou também todos os objetos do mesmo tipo. Todas as modificações feitas no objeto são refletidas também no Catálogo de Projeto.

Modificar um bloco 3D da biblioteca de projeto com SketchUp

Dentro da Biblioteca de Projeto, selecionamos o objeto e iniciamos a modificação com SketchUp.

Ao fechar o SketchUp, o objeto é atualizado.

FAQ sobre modelos SketchUp importados em um software BIM

Qual é a relação entre SketchUp e o BIM?

A relação entre SketchUp e o BIM é de complementaridade evolutiva. SketchUp funciona como um ‘incubador de ideias’ para a modelagem conceitual rápida, enquanto o BIM transforma essas geometrias em modelos informativos carregados de dados físicos e gerenciais. Inserir um objeto SketchUp no BIM permite o enriquecimento semântico (classificação IFC), a interoperabilidade técnica e a otimização da biblioteca com móveis personalizados.

SketchUp é um software BIM?

Não, SketchUp não é um software BIM ‘pronto para uso’, mas pode se tornar através de extensões. Ao contrário de um software BIM como Edificius, que usa objetos paramétricos e bancos de dados relacionais, SketchUp é um modelador de superfícies (Mesh). Embora permita classificações IFC manuais, carece da automação nativa e da gestão integrada das informações típica de um verdadeiro authoring BIM.

Quais são as vantagens da integração entre SketchUp e um software de BIM Authoring?

As vantagens incluem: 1. Liberdade criativa sem restrições paramétricas para formas complexas. 2. Acesso ao 3D Warehouse para milhões de modelos prontos. 3. Velocidade na fase de Conceito e Proposta. 4. Otimização do detalhe construtivo. 5. Visualização avançada em Renderização em Tempo Real e Realidade Virtual profissional através da integração com softwares como Edificius.

Como gerenciar os objetos BIM para SketchUp a partir da biblioteca de Edificius?

No Edificius, você pode importar arquivos SKP nas diferentes bibliotecas (Projeto, Usuário ou Online). O software permite gerenciar a escalabilidade (metros vs polegadas) com pré-visualização imediata. É possível a ‘Edição direta’ que abre o SketchUp e atualiza automaticamente o objeto no Edificius após o salvamento. Além disso, permite a mapeação de texturas de Alta Qualidade e a associação de propriedades informativas e dados técnicos para o cálculo métrico.

É possível criar ou modificar objetos personalizados com SketchUp no Edificius?

Sim. É possível criar objetos 3D personalizados usando o modelo do Edificius como referência: selecionando os objetos e iniciando a integração, as modificações feitas no SketchUp são salvas como Blocos 3D no catálogo. Para a modificação de objetos existentes, o Edificius permite atualizar apenas o elemento selecionado ou todos os do mesmo tipo, registrando cada variação no Catálogo de Projeto.
