¿Qué es BIM as-built?

Para gestionar una obra después de su realización, es fundamental tener el correspondiente modelo BIM «as built» actualizado y detallado respecto a cada modificación gestionada en fase de obra.

Veamos con precisión para qué sirve un modelo BIM de tipo as built, quién tiene la responsabilidad de actualizarlo, qué software BIM utilizar y a quién es útil.

¿Qué es un modelo BIM as built?

Un modelo BIM as built es la representación digital fiel del estado actual de un edificio o de una infraestructura en el momento de su entrega o en un momento posterior debidamente registrado. A diferencia de un modelo de proyecto (que describe cómo debería ser construida la obra), el as built documenta cómo la obra ha sido efectivamente realizada, incluyendo las variaciones, los cambios en obra, los ajustes técnicos y las tolerancias ejecutivas.

El modelo as built integra geometría, atributos informativos y, cuando es necesario, datos de escaneo o levantamiento (nubes de puntos, fotografía georreferenciada) para garantizar que la réplica digital corresponda al artefacto físico. Es una herramienta fundamental para la gestión operativa (facility management), el mantenimiento programado, la evaluación de la conformidad y para eventuales futuros intervenciones de remodelación o ampliación.

Las características clave de un modelo as built son:

• exactitud espacial: correspondencia entre posiciones y dimensiones reales y las representadas;
• completitud informativa: metadatos sobre los elementos (materiales, acabados, códigos, fechas de instalación, productores, manuales);
• rastreabilidad de los cambios: historial de las variantes respecto al proyecto inicial;
• orientación a la gestión: estructura de los datos pensada para uso de mantenimiento y operativo, no solo para la construcción.

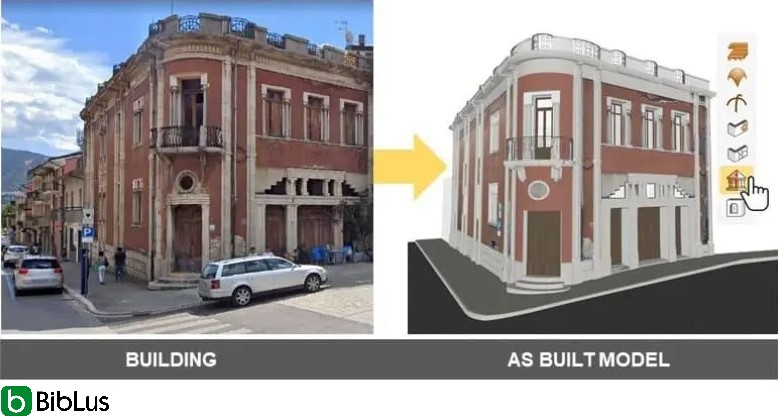

Del edificio existente al modelo BIM as built

Cómo se diferencia del modelo BIM de proyecto

El modelo BIM de proyecto es una herramienta de ideación, coordinación y simulación: contiene generalmente elecciones arquitectónicas, soluciones técnicas propuestas y activos informativos útiles para realizar análisis (estructurales, energéticos, de interferencia). El as built, en cambio, nace (o se actualiza) después de la ejecución y refleja la realidad física.

Diferencias prácticas y metodológicas principales:

• finalidad: el modelo de proyecto apoya el diseño y la construcción, el as built apoya la gestión, el mantenimiento y la certificación del estado real;
• fuentes de datos: el proyecto se basa en elecciones de diseño y datos teóricos, el as built incorpora levantamientos en campo, informes de prueba y medidas reales (por ejemplo, levantamiento láser escáner, mediciones directas);
• nivel de detalle (LOD): el proyecto a menudo utiliza LOD crecientes durante las fases de diseño, el as built requiere LOD y LOI (Level of Information) tales que hagan el elemento completamente utilizable para mantenimiento y gestión (por ejemplo, códigos, ciclos de vida, referencias a repuestos);
• precisión y tolerancias: el as built documenta las tolerancias reales y las posibles desviaciones constructivas, mientras que el proyecto utiliza dimensiones nominales.
• gestión de revisiones: el modelo as built debe integrar y mantener el historial de las variantes realizadas en obra y las razones técnicas o económicas que las han motivado.

En términos organizativos, el paso de proyecto a as built requiere procedimientos claros: identificación de los entregables as built, métodos de levantamiento, responsabilidad por la actualización del modelo y controles de calidad (QA/QC). Sin estos procesos, el llamado «modelo as built» corre el riesgo de ser una simple copia del proyecto y, por lo tanto, poco útil para la gestión real de la obra. Además, para elaborar el modelo BIM, además del levantamiento, es indispensable el uso de un software BIM de diseño arquitectónico 3D.

Te recomiendo también el artículo «De la nube de puntos al modelo BIM » para tener una idea completa de todos los pasos a seguir.

Qué información contiene un modelo as built

Un modelo as built debe contener información suficiente para describir no solo la geometría, sino también el comportamiento, el mantenimiento y la identidad de los elementos constructivos. Aquí están las categorías informativas esenciales:

• datos identificativos: códigos únicos de los elementos (asset ID), numeración de los locales, referencias a los dibujos de obra;
• propiedades técnicas: materiales, grosores, prestaciones térmicas/acústicas, capacidades portantes, clase de material, normas de referencia;
• datos de suministro e instalación: fabricante, modelo, número de serie, fecha de instalación, documentación técnica y certificados de conformidad;
• información de mantenimiento: ciclos de mantenimiento recomendados, piezas de repuesto, plazos, manuales de uso y fichas técnicas, enlaces a contratos de mantenimiento;
• datos de levantamiento: referencias a las nubes de puntos, fotos as built georreferenciadas, informes de medida y mapas de desviación entre proyecto y real;
• historia de modificaciones: notas de diseño y operativas que explican las variaciones introducidas en obra, firmadas y fechadas;
• información normativa y de seguridad: certificaciones, marcaciones CE, datos para la verificación de la conformidad y planes de seguridad actualizados;
• metadatos para FM: costo histórico del elemento, vida útil residual estimada, responsabilidad contractual por mantenimiento.

La estructura informativa debe ser coherente con los estándares empresariales y, si se requiere, con especificaciones del cliente (por ejemplo, IFC para interoperabilidad, COBie para entrega de datos al facility manager).

Importante: no toda la información es necesaria en cada contexto. El contenido y el nivel informativo deben definirse a priori mediante el EIR (Exchange Information Requirements).

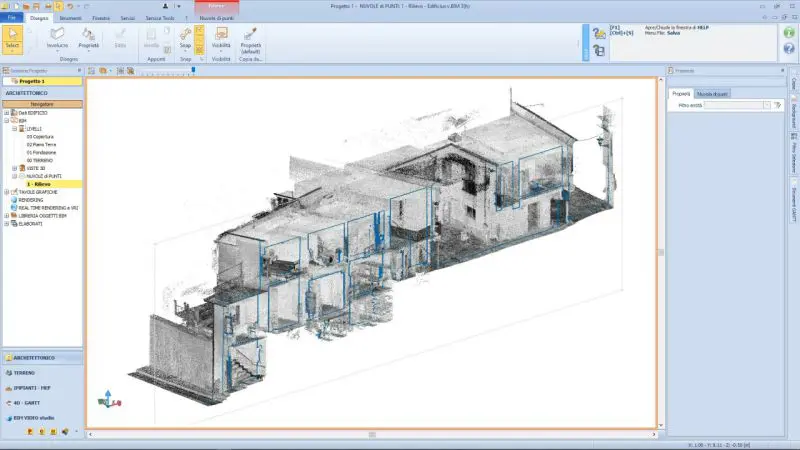

Sección de una nube de puntos realizada con Edificius

Cómo se realiza un modelo BIM as built

La realización de un modelo BIM as built es un proceso estructurado que combina levantamientos en el campo, gestión de la información de obra y actualización controlada del modelo digital. No se trata de una simple actividad de modelado final, sino de una verdadera fase del ciclo de vida de la obra, que requiere método, herramientas adecuadas y responsabilidades bien definidas.

El proceso puede partir de un modelo BIM de proyecto existente o, en el caso de edificios ya realizados o sin documentación digital confiable, de actividades de levantamiento y reconstrucción desde cero. En ambos casos, el objetivo es obtener un modelo que represente fielmente el estado real de la obra, tanto desde el punto de vista geométrico como informativo.

El levantamiento geométrico del edificio existente

El primer paso para la creación de un modelo as built confiable es el levantamiento geométrico del edificio o de la infraestructura. La elección de la metodología de levantamiento depende de la complejidad de la obra, del nivel de precisión requerido y de los fines del modelo.

Las técnicas más utilizadas incluyen:

• levantamiento láser escáner 3D: permite adquirir nubes de puntos de alta densidad, fundamentales para representar geometrías complejas, instalaciones existentes y deformaciones reales;
• fotogrametría terrestre o de dron: útil para fachadas, cubiertas y contextos de difícil acceso, a menudo integrada con el láser escáner;
• levantamiento tradicional directo: aún empleado para verificaciones puntuales, medidas de detalle o en contextos de pequeña escala.

El resultado del levantamiento no es aún un modelo BIM, sino una base métrica objetiva sobre la cual construir el modelo as built. Es fundamental que los datos de levantamiento estén correctamente georreferenciados, organizados y validados, ya que cualquier error en esta fase se refleja en todo el proceso posterior.

Actualización del modelo BIM de proyecto

Cuando existe un modelo BIM de proyecto, la realización del as built se lleva a cabo principalmente a través de su actualización sistemática. En este caso, el modelo proyectual se convierte en el punto de partida, pero debe ser verificado y modificado para reflejar lo que se ha construido efectivamente.

Las actividades típicas incluyen:

• verificación de las dimensiones y posiciones de los elementos respecto a los levantamientos;
• actualización de materiales, estratigrafías y componentes realmente instalados;
• inserción de variantes en curso de obra no previstas inicialmente;
• eliminación de elementos proyectados pero no realizados.

Este proceso requiere una comparación continua entre modelo, levantamientos y documentación de obra (actas, dibujos ejecutivos, órdenes de suministro, certificaciones). La actualización no debe ser solo geométrica, sino sobre todo informativa: un modelo as built que no contiene datos confiables sobre los elementos instalados pierde gran parte de su valor operativo.

Es buena práctica definir reglas claras sobre quién es responsable de la actualización del modelo y en qué fases, evitando que el as built se elabore de manera apresurada solo al final de los trabajos.

Reverse engineering en el proceso BIM

El reverse engineering BIM entra en juego sobre todo cuando no existe un modelo de proyecto confiable o cuando el edificio se ha realizado sin procesos digitales estructurados. En este escenario, el modelo as built se construye directamente a partir de los datos de levantamiento.

El proceso de reverse engineering prevé:

• interpretación de las nubes de puntos y de la información visual;
• reconstrucción de los elementos edilicios y de instalaciones según lógicas BIM;
• atribución progresiva de la información técnica y de mantenimiento.

A diferencia de la actualización de un modelo existente, el reverse engineering requiere mayor competencia técnica y capacidad interpretativa, porque el modelador debe traducir un dato geométrico bruto en objetos BIM inteligentes y coherentes.

Este enfoque es particularmente común en proyectos de rehabilitación, en el patrimonio existente y en intervenciones de facility management avanzado. Si se establece correctamente, el reverse engineering permite obtener modelos as built de alta calidad, utilizables como base digital para la gestión de la obra a largo plazo.

Nubes de puntos y modelación BIM as built

Las nubes de puntos representan la traducción digital directa de lo construido y constituyen la base sobre la cual se desarrolla la modelación tridimensional informativa. En el ámbito as built, la nube de puntos no es un resultado concluyente, sino una herramienta de apoyo que guía las decisiones de modelación y permite verificar la correspondencia entre modelo y realidad.

El uso correcto de las nubes de puntos reduce el riesgo de aproximaciones, permite interceptar desviaciones geométricas y hace que el modelo final sea más confiable para los usos posteriores, como la gestión técnica de la obra o el diseño de intervenciones sobre lo existente.

Te recomiendo leer el artículo de profundización «Cómo poner en práctica un proceso «Scan to BIM»: el caso estudio GEOSLAM» para tener más detalles sobre el tema.

Técnicas de adquisición de la geometría

La geometría necesaria para la creación de las nubes de puntos se adquiere a través de tecnologías de levantamiento avanzadas, seleccionadas en función de las características del edificio y de los objetivos del modelo as built. Las metodologías hoy más difundidas permiten detectar de manera continua superficies, volúmenes y detalles constructivos, incluso en contextos complejos o de difícil acceso.

La fase de adquisición requiere una planificación cuidadosa, ya que la calidad del dato recogido incide directamente en la fiabilidad del modelo final. Una cobertura incompleta, un registro impreciso o una baja resolución del levantamiento pueden generar ambigüedades interpretativas que emergen solo durante la modelación BIM. Por esta razón, la adquisición de la geometría debe considerarse parte integral del proceso BIM as built y no una simple actividad preliminar.

Del levantamiento a la modelación 3D

El paso de la nube de puntos al modelo BIM as built representa una fase crítica, en la que el dato métrico se interpreta y transforma en objetos paramétricos dotados de significado constructivo. La nube de puntos proporciona una representación continua de la realidad, pero corresponde al modelador seleccionar, simplificar y estructurar la información de manera coherente con las lógicas BIM.

En esta fase es fundamental mantener un equilibrio entre fidelidad geométrica y funcionalidad del modelo. El objetivo no es reproducir cada irregularidad de lo construido, sino crear una representación suficientemente precisa y al mismo tiempo utilizable para los fines operativos del modelo as built. La comparación constante entre levantamiento y modelo permite controlar las tolerancias reales y garantizar que las decisiones de modelación sean conscientes y justificadas.

Software BIM para crear modelos as built

La modelación BIM as built basada en nubes de puntos requiere herramientas de software capaces de gestionar grandes cantidades de datos y de soportar una interacción fluida entre levantamiento y modelación. Los software BIM para la lectura de nubes de puntos utilizados en este contexto deben permitir una lectura efectiva de la nube de puntos y ofrecer herramientas que faciliten la construcción del modelo directamente sobre el dato recogido.

En el flujo de trabajo as built, a menudo los software BIM se complementan con aplicaciones dedicadas al procesamiento del levantamiento, creando un entorno integrado en el que el dato geométrico se transforma progresivamente en información estructurada. La elección de las plataformas no debería estar guiada solo por las funcionalidades técnicas, sino también por su capacidad de garantizar interoperabilidad, continuidad informativa y coherencia con los objetivos de gestión y uso del modelo a lo largo del tiempo.

¿Quién tiene la responsabilidad de crear el modelo BIM as built?

En el sector de la construcción hay una clara división de roles y responsabilidades para cada figura involucrada.

Por lo general, los diseñadores encargados de redactar los modelos de proyecto también tienen la responsabilidad de crear el modelo BIM as built al finalizar los trabajos.

Sin embargo, hay que tener en cuenta que los diseñadores no siempre están actualizados sobre todas las modificaciones realizadas en la obra y, en consecuencia, es la empresa la que tiene la carga de actualizar los dibujos definitivos.

Independientemente de quién redacte los modelos as built, la forma más efectiva de garantizar que todo esté documentado es actualizar el modelo de proyecto mediante revisiones regulares a medida que avanza la construcción. Este es sin duda el método más costoso en términos de tiempo y dinero, pero asegura un alto grado de detalle del modelo final.

La remuneración profesional por los modelos as built representa aproximadamente el 1-2% del presupuesto total de construcción.

Mantener un registro de todas las modificaciones y documentar cada cambio garantiza un resultado final confiable. Por el contrario, la imposibilidad de documentar los cambios durante el proceso de construcción puede llevar a modelos finales imprecisos e incoherentes con las obras realizadas.

¿A quién es útil el modelo as built?

El modelo BIM es sin duda indispensable en la fase de gestión de la obra. De hecho, en caso de intervenciones de mantenimiento o de rehabilitación a lo largo del tiempo, tener a disposición el modelo actualizado del artefacto ayuda a diseñadores, facility managers y empresas a realizar los trabajos de manera eficiente, limitando errores, interferencias y modificaciones en curso de obra y ahorrando tiempo.

El ahorro de tiempo se traduce también en ahorro de dinero para el cliente.

En resumen, por lo tanto, podríamos decir que el modelo BIM as built es útil para:

• empresas;
• propietarios;
• profesionales;
• facility managers;
• compradores (en caso de compraventa del bien).

Herramientas útiles para gestionar y mantener un modelo as built

Gestionar un modelo BIM as built no significa solo conservarlo como documento digital, sino mantenerlo actualizado y fácilmente utilizable para todas las actividades relacionadas con la vida del edificio. Para ello, son fundamentales herramientas capaces de centralizar información, rastrear cambios y apoyar decisiones operativas.

Las plataformas BIM para la gestión del as built permiten asociar a cada elemento datos técnicos, cronologías de mantenimiento, documentación técnica, certificaciones e información sobre los materiales. Este enfoque permite tener una visión completa e inmediata del estado real del edificio y planificar intervenciones de mantenimiento de manera más efectiva.

Otras herramientas importantes incluyen aplicaciones para el control de revisiones y la trazabilidad de cambios, que garantizan la correspondencia entre modelo digital y construido a lo largo del tiempo. La integración con software de facility management permite monitorear consumos, programar mantenimientos preventivos y coordinar operaciones operativas, haciendo del modelo as built una herramienta viva y actualizada, útil no solo para la gestión técnica, sino también para optimizar costos y recursos a largo plazo.

Te recuerdo que para realizar el modelo BIM as built puedes utilizar un software de diseño BIM, mientras que para gestionarlo, durante toda la vida útil del artefacto, puedes utilizar un sistema de gestión BIM gratuito y completamente en línea.

FAQ sobre BIM as built

¿Qué es un modelo BIM as built?

Un modelo BIM as built es la representación digital fiel del estado de hecho de un edificio o de una infraestructura en el momento de su entrega o en un momento posterior debidamente levantado. A diferencia de un modelo de proyecto, el as built documenta cómo la obra ha sido efectivamente realizada, incluyendo las variaciones, los cambios en la obra, los ajustes técnicos y las tolerancias ejecutivas.

¿Cómo se diferencia el modelo BIM as built del modelo BIM de proyecto?

El modelo BIM de proyecto es una herramienta de ideación y simulación, mientras que el modelo BIM as built apoya la gestión, el mantenimiento y la certificación del estado real de la obra. El as built incorpora levantamientos en el campo, informes de prueba y medidas reales, mientras que el proyecto se basa en elecciones de diseño y datos teóricos.

¿Qué información contiene un modelo BIM as built?

Un modelo BIM as built debe contener datos identificativos (como códigos únicos de los elementos y numeración de los locales), propiedades técnicas (materiales, prestaciones térmicas/acústicas), datos de suministro e instalación (como fabricante, número de serie), información de mantenimiento, datos de levantamiento, la historia de los cambios, información normativa y de seguridad, y metadatos para Facility Management (FM).

¿Cómo se realiza un modelo BIM as built?

La realización de un modelo BIM as built implica un levantamiento geométrico del edificio, que puede incluir el uso de láser escáner 3D, fotogrametría o levantamientos tradicionales. Los datos de levantamiento se utilizan luego para actualizar el modelo BIM de proyecto o, en ausencia de un modelo existente, para crear un modelo desde cero mediante técnicas de reverse engineering.

¿Quién tiene la responsabilidad de crear un modelo BIM as built?

En el sector de la construcción, los diseñadores encargados de redactar los modelos de proyecto generalmente tienen la responsabilidad de crear el modelo BIM as built. Sin embargo, a menudo es la empresa la que debe actualizar los dibujos definitivos, ya que podría estar más informada sobre los cambios en la obra.

¿A quién es útil un modelo BIM as built?

El modelo BIM as built es útil para empresas, propietarios, profesionales, facility managers y compradores, especialmente en caso de intervenciones de mantenimiento o rehabilitación. Ayuda a realizar los trabajos de manera eficiente, limitando errores y ahorrando tiempo y dinero.

¿Qué herramientas son necesarias para gestionar y mantener un modelo BIM as built?

Para gestionar un modelo BIM as built, son necesarias herramientas capaces de centralizar información, rastrear cambios y apoyar decisiones operativas. Las plataformas BIM permiten asociar datos técnicos, cronologías de mantenimiento, documentación técnica, certificaciones e información sobre los materiales, facilitando la gestión del edificio durante todo su ciclo de vida.
