Concevoir une villa et ses espaces extérieurs avec un logiciel de BIM Edificius

Concevoir une villa et ses espaces extérieurs avec un logiciel de BIM : Park House

Comment concevoir une villa et ses espaces extérieurs avec un logiciel de BIM pour l’architecture ?
Découvrons-le ensemble avec le projet de Park House, une analyse détaillée des caractéristiques principales.

Une méthode facile pour perfectionner la prise en main d’un logiciel BIM de conception architecturale consiste à modéliser un projet d’architecture qui a  été déjà conçu et réalisé.

Cet exercice est très utile pour comprendre comment et pourquoi les concepteurs ont fait certains choix et pour gagner une prise de conscience des choix et des solutions qui ont été proposées et mise en oeuvre, mais pas seulement. Cette approche nous aide aussi à maitriser quelques astuces liées à l’utilisation du logiciel que nous avons choisi pour notre activité professionnelle. Choisir de travailler sur un projet complexe et en même temps suggestif peut  rendre cette activité intéressante et agréable.

C’est ici le cas de Park House, une maison unifamiliale de 1.250 mq construite sur un terrain de 1.700 m² située à Madrid, en Espagne, conçue par le bureau multidisciplinaire A-cero. Le projet a été modélisé avec le logiciel de BIM pour l’architecture Edificius.

Park House, le projet

Le projet de Park House se caractérise par la présence de volumes en porte-à-faux revêtis en pierre et par des grands vitrages noirs. Les volumes animent les façades de la maison en donnant un sens de dynamisme architectural caractéristique qui se retrouve aussi dans d’autres travaux réalisés par l’équipe d’A-cero.

L’organisation architecturale des espaces de Park House

Le projet de Park House se développe sur trois étages :

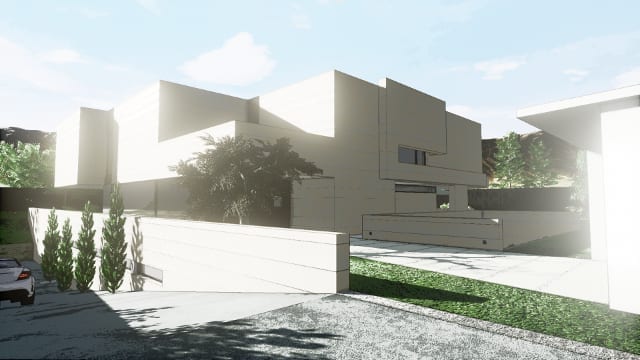

  • Le sous-sol englobe une piscine couverte, une salle de sport, un garage et d’autres espaces de service. Grâce à la présence de terrassements intégrés dans la végétation, nous pouvons bénéficier d’un éclairage naturel. L’allée bordée d’arbres qui mène à l’entrée du garage penche avec douceur depuis la route et donne une touche de beauté naturelle à l’ensemble du parc.
Plan sous-sol

Plan sous-sol

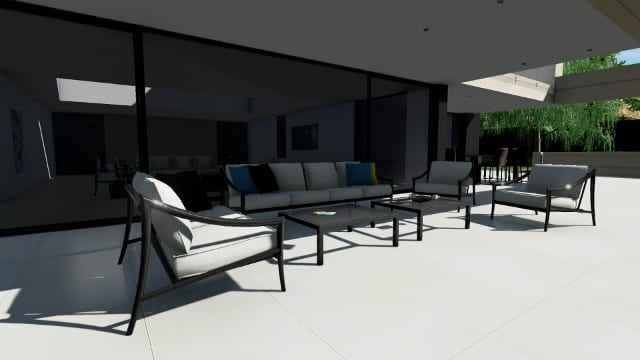

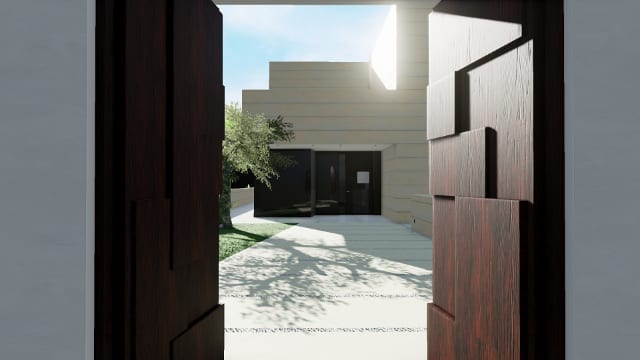

  • Au rez-de-chaussée nous avons la zone jour. L’entrée se caractérise par un grand espace à double hauteur. La luminosité et la simplicité des espaces valorisent un escalier hélicoïdal avec des parapets en vitre. Même le salon est caractérisé par une double hauteur et à côté, nous trouvons une salle de cinéma, un bureau, une salle à manger, une cuisine et les toilettes. Grâce à une grande fenêtre, nous pouvons accéder à la véranda qui est la porte d’accès au parc et à la piscine extérieure. La grande porte d’entrée de la maison a un design unique et utilise les mêmes matériaux récurrents de la maison, à savoir le verre noir et l’acier.
Plan du rez de chaussée

Plan du rez de chaussée



  • Le premier étage est destiné à la zone nuit avec cinq chambres à coucher et salles de bains attenantes. Chaque chambre est aménagée de façon à pouvoir recevoir de la lumière naturelle à travers les fenêtres coulissantes qui donnent sur le jardin.
    Premier étage

    Premier étage

    Les finitions de la maison ont un standard de qualité très élevé, tels que des planchers en bois et en pierre, ou la peinture laquée sur les murs. Dans toute la maison, le style est minimaliste et donne une sensation d’élégance et de simplicité.

    Coupes

    Coupes

La conception de Park House avec Edificius

Pour modéliser le projet de Park House avec le logiciel de BIM Edificius nous commençons par importer des plans de projet. Avec Edificius, nous pouvons le faire en important différents formats (par exemple ‘.dwg’ ou ‘.dxf’).
Une fois positionné les éléments tels que les enveloppes horizontales, les poteaux, les dalles, etc. nous pouvons procéder à la saisie des menuiseries qui, comme tous les objets 3d, peuvent être modifiés selon les besoins ou les préférences stylistiques.



Tous les objets et les matériaux utilisés pour la modélisation de la résidence sont présents dans la bibliothèque Objets BIM d’Edificius et sont donc disponibles pour rendre tout projet aussi proche que possible de la réalité.
Au cours de la modélisation des différents espaces et objets, un aspect intéressant a été la réalisation de l’escalier hélicoïdal du rez-de-chaussée de l’habitation.

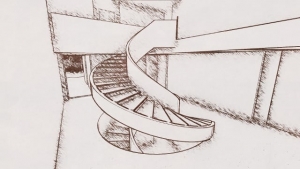

Modélisation de l’escalier

En exploitant l’objet architectural escalier, grâce à l’éditeur dédié, nous avons pu saisir une forme hélicoïdale, tandis que en utilisant l’élément mur nous avons saisi un parapet.

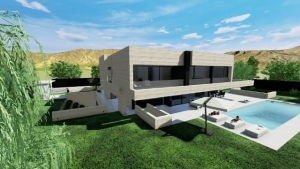

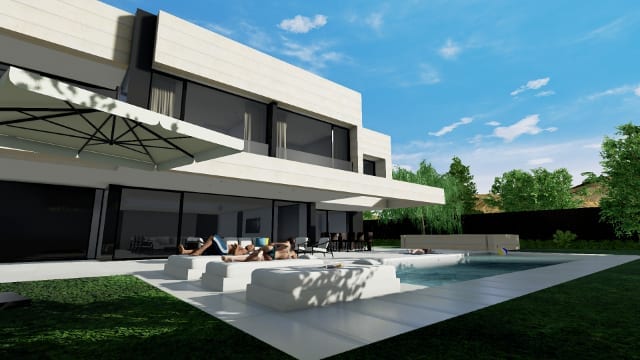

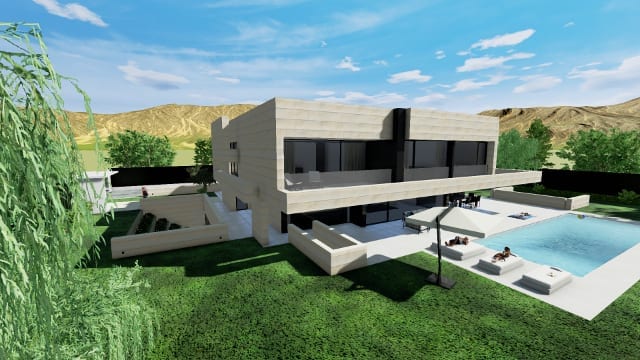

Modélisation de la piscine



Pour la modélisation de la piscine extérieure, nous avons saisi, dans l’environnement terrain, l’objet piscine.

L’objet piscine permet de produire automatiquement une excavation dans le terrain. Le fond de la piscine, conçu avec différents niveaux, a été obtenu en utilisant et en modélisant les objets architecturaux escalier avec palier et rampe.

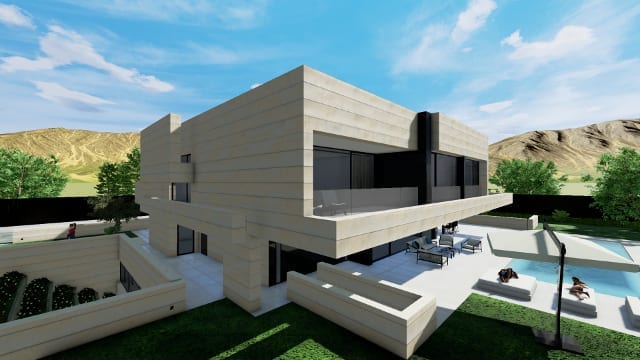

Modélisation des terrassements

Une autre solution intéressante qui grâce à l’utilisation du logiciel de BIM Edificius, a été traitée ingénieusement, a été la réalisation de terrassements pour éclairer et donner aux locaux souterrains visibilité vers l’extérieur.

Grâce aux terrassements dans l’environnement terrain, il a été possible d’affecter à chaque gradin la côte souhaitée. Ensuite nous avons saisi des arbres et des arbustes en utilisant l’outil végétation pour intégrer le terrassement dans le contexte. Une fois le projet terminé, nous procédons en saisissant des textures haute définition.

Nous pouvons également appliquer des filtres personnalisables pour rendre encore plus captivant les rendu photo-réaliste.

Commencez, vous aussi, à concevoir avec un logiciel de BIM pour l’architecture. Téléchargez tout de suite gratuitement Edificius pour 30 jours
