Arquivo E57: Como abrir um arquivo E57 (Nuvem de pontos)

Você recebeu um arquivo com extensão E57 e não sabe como abri-lo? Quer saber mais sobre o formato de arquivo E57 e, em geral, sobre os formatos de arquivo de nuvens de pontos? Quer baixar um arquivo de exemplo de uma nuvem de pontos?

Um arquivo E57 é um formato padrão utilizado para armazenar e trocar nuvens de pontos 3D, imagens e metadados adquiridos por laser scanners, sistemas LiDAR ou outras tecnologias de levantamento digital. É muito utilizado em fluxos BIM, no levantamento arquitetônico e na gestão digital do construído.

Neste foco, falo sobre tudo isso e, especificamente:

• mostro como abrir um arquivo E57 de uma nuvem de pontos sem ter um software específico, online e em tempo real;
• disponibilizo para download um arquivo de exemplo de nuvem de pontos nos formatos E57 e LAS.

Para isso, utilizo usBIM.pointcloud um visualizador online gratuito para a gestão das nuvens de pontos, integrado ao sistema usBIM.

Como abrir um arquivo E57 com usBIM.pointcloud

Para descobrir como operar com usBIM.pointcloud e para continuar a seguir passo a passo as minhas indicações, recomendo que você acesse gratuitamente o serviço usBIM.

O que é um arquivo E57?

Primeiro, vamos esclarecer brevemente o que é o formato E57.

O formato E57 (o LIDAR Point Cloud Data File) é um formato de arquivo neutro, independente do fornecedor, que serve para o armazenamento e a troca de nuvens de pontos, imagens e metadados de modelos 3D escaneados por sistemas de detecção como scanners a laser ou por outra instrumentação análoga.

É reconhecido pela ASTM, uma organização internacional para padrões, e está documentado na norma ASTM E2807.

Use agora o visualizador E57 online

Formato de arquivo E57: estrutura e características

O formato de arquivo E57 foi projetado para gerenciar de forma eficiente grandes quantidades de dados provenientes de levantamentos com scanners a laser e tecnologias de escaneamento 3D. Trata-se de um formato aberto e interoperável, muito difundido nos fluxos de trabalho BIM e nos processos de arquitetura, engenharia e levantamento do construído.

Um arquivo E57 pode conter diversos tipos de informações dentro de um único arquivo digital. Além dos pontos tridimensionais da nuvem, de fato, o formato permite armazenar:

• cores RGB;
• intensidade do sinal laser;
• coordenadas espaciais;
• imagens associadas;
• metadados relativos à escaneamento.

Uma das principais vantagens do tipo de arquivo E57 diz respeito à capacidade de comprimir os dados sem comprometer a qualidade da nuvem de pontos. Esse aspecto permite obter arquivos mais leves em comparação a outros formatos e manter altas performances tanto na visualização quanto na troca das informações.

O formato E57 é utilizado principalmente porque garante compatibilidade entre softwares diferentes. Um arquivo gerado por um scanner a laser pode, de fato, ser aberto e gerenciado com várias plataformas BIM e aplicações dedicadas às nuvens de pontos, sem depender de softwares proprietários.

Estrutura do arquivo E57

Como os arquivos E57 são utilizados nos fluxos de trabalho BIM e digitalização 3D

O arquivo E57 é utilizado nos fluxos de trabalho BIM e nos processos de digitalização 3D porque permite gerenciar de forma precisa e interoperável os dados adquiridos por meio de scanners a laser e tecnologias LiDAR. Graças à alta precisão da nuvem de pontos, técnicos e projetistas podem trabalhar em modelos digitais confiáveis e atualizados do estado real da obra.

A utilização do formato de arquivo E57 abrange numerosos âmbitos operacionais. Abaixo estão listados alguns dos casos de uso mais comuns.

Levantamento arquitetônico

No levantamento arquitetônico, o arquivo E57 permite adquirir com extrema precisão edifícios, fachadas, ambientes internos e detalhes construtivos. A nuvem de pontos obtida constitui uma base geométrica precisa para:

• restituições 2D;
• modelagem BIM;
• verificação das medidas;
• documentação técnica do estado de fato.

Restauro e recuperação edilícia

Nas intervenções de recuperação e restauro, o tipo de arquivo E57 permite documentar fielmente geometrias complexas, superfícies irregulares e deformações presentes em edifícios históricos. Isso apoia as atividades de:

• análise do degrado;
• planejamento das intervenções;
• comparação entre estado original e estado modificado;
• conservação digital do patrimônio existente.

Projetos de infraestrutura

Na área de infraestrutura, o arquivo E57 é utilizado para levantar:

• estradas;
• pontes;
• túneis;
• redes ferroviárias;
• obras civis de grande porte.

Os dados adquiridos podem ser integrados em software BIM e GIS para coordenar o projeto com maior precisão e reduzir interferências ou erros durante as fases executivas.

Instalações industriais

No setor industrial, as nuvens de pontos no formato E57 ajudam a gerenciar ambientes particularmente complexos, caracterizados pela presença de maquinários, tubulações e instalações tecnológicas. Nesses casos, a digitalização 3D facilita:

• o planejamento de modificações nas instalações;
• o controle das dimensões;
• o coordenamento entre disciplinas;
• a manutenção das instalações existentes.

Monitoramento da construção

O arquivo E57 também encontra aplicação nas atividades de monitoramento e controle da construção. As digitalizações periódicas permitem, de fato, comparar ao longo do tempo o estado de edifícios e infraestruturas para identificar:

• deformações;
• afundamentos;
• deslocamentos estruturais;
• variações geométricas.

Utilização do arquivo E57 nos fluxos BIM e digitalização 3D

Ferramentas para abrir arquivos E57 de nuvens de pontos

Quem precisa gerenciar nuvens de pontos nem sempre possui software profissional dedicado ou licenças específicas para a elaboração de levantamentos 3D. Por esse motivo, muitos usuários buscam um visualizador de arquivos E57 gratuito que permita pelo menos abrir e visualizar o modelo sem custos adicionais.

As plataformas em nuvem representam uma das soluções mais simples para abrir um arquivo E57 sem instalar aplicativos no próprio PC. Um visualizador de arquivos E57 online permite, de fato, carregar a nuvem de pontos na nuvem e acessar o modelo diretamente do navegador, mesmo de dispositivos diferentes.

Com um visualizador E57 online você pode:

• visualizar a nuvem de pontos de forma interativa;
• navegar no modelo 3D pelo navegador;
• compartilhar o modelo com colaboradores e clientes;
• acessar os arquivos de vários dispositivos;
• evitar duplicações desnecessárias dos dados;
• agilizar as verificações de projeto.

Essa solução é particularmente útil em fluxos BIM colaborativos, pois permite que vários usuários consultem o mesmo arquivo E57 sem transferir continuamente cópias do modelo ou instalar softwares específicos em cada dispositivo.

Como abrir um arquivo E57 online

Existem diversos softwares específicos que permitem abrir e visualizar arquivos com extensão E57.

Se, no entanto, você não tem o software adequado e não pretende comprá-lo, recomendo uma maneira alternativa de abrir, visualizar e gerenciar o arquivo sem instalar nenhum software no seu pc.

Especificamente, indico como fazer isso utilizando usBIM.pointcloud.

Com usBIM.pointcloud, você tem à disposição uma ferramenta gratuita e completamente online para abrir, visualizar e adicionar informações a uma nuvem de pontos, sem baixar nenhum software no seu dispositivo.

Você só precisa acessar a página do usBIM e inserir as credenciais da sua conta ACCA.

Como acessar o usBIM

Se você ainda não tem uma conta ACCA:

• vá para a página MyACCA
• realize o registro inserindo todos os seus dados
• insira seu e-mail e uma senha.

Agora você já está pronto para acessar o usBIM.pointcloud e todas as aplicações gratuitas do sistema integrado usBIM.

Neste ponto, basta carregar o ficheiro E57 na nuvem do usBIM e abri-lo para visualizá-lo tanto no PC quanto no smartphone.

Como abrir um ficheiro E57 com usBIM.pointcloud: procedimento passo a passo

Para abrir um ficheiro E57 online com usBIM.pointcloud, siga estes passos:

• Acesse o usBIM:
  faça login no usBIM com as credenciais da sua conta ACCA (clique aqui para acessar o usBIM)
• Crie uma nova pasta:
  crie uma nova pasta, clicando no ícone apropriado no canto inferior direito
• Carregue o ficheiro E57:
  carregue na pasta o arquivo da nuvem de pontos com um simples arrastar e soltar
• Abra o ficheiro no visualizador online:
  clique no ícone em forma de tela de PC, correspondente ao arquivo recém-carregado e escolha a opção “Abrir”.
• Visualize e navegue pela nuvem de pontos:
  Uma vez aberto o arquivo, você pode explorar o modelo 3D diretamente do navegador, sem instalar software no seu PC.

Dessa forma, você pode visualizar uma nuvem de pontos no formato E57 online, acessar o modelo de vários dispositivos e compartilhar o arquivo com outros usuários sem duplicá-lo ou transferi-lo manualmente.

O que você pode fazer com usBIM.pointcloud

usBIM.pointcloud não é apenas um simples visualizador online.

Na verdade, sendo uma das aplicações do sistema usBIM, ele também permite que você se beneficie de uma série de vantagens da metodologia BIM.

O modelo 3D da nuvem de pontos pode, portanto, ser implementado com informações e dados úteis, pode ser compartilhado com colegas, federado com modelos BIM criados com qualquer software de autoria BIM, etc.

Em resumo, além de visualizar de forma fotorrealista o modelo da nuvem de pontos, você também pode:

• mostrar ao cliente o modelo de qualquer dispositivo conectado à internet;
• navegar pelo navegador modelos complexos de malhas texturizadas;
• extrair medições lineares, de superfícies e de ângulos diretamente do modelo 3D, mesmo que tenha sido criado com software que você não possui;
• realizar seções do modelo em qualquer ponto que desejar;
• federar vários modelos 3D, mesmo de diferentes formatos de arquivo (proprietários e não proprietários);
• adicionar ao modelo informações, links, vídeos, imagens e arquivos de qualquer tipo;
• compartilhar nuvens de pontos e modelos BIM através do chat do usBIM sem trocar e duplicar arquivos, graças a uma simples mensagem no chat.

Para aprofundar as funcionalidades do usBIM.pointcloud, clique aqui e leia o artigo de aprofundamento.

Formatos de nuvens de pontos suportados pelo usBIM.pointcloud

Com usBIM.pointcloud você pode gerenciar muitos outros formatos relacionados às nuvens de pontos.

Os formatos suportados pelo usBIM.pointcloud são:

• .LAS
• .LAZ
• .E57
• .PLY
• .PTS
• .XYZ

Todas as funcionalidades descritas acima são válidas para cada formato de arquivo listado.

Arquivo E57 vs arquivo LAS/LAZ: diferenças entre os formatos de nuvens de pontos

O arquivo E57 e o arquivo LAS/LAZ representam dois dos formatos mais utilizados para a gestão de nuvens de pontos, mas apresentam características e finalidades diferentes.

O formato de arquivo E57 foi criado principalmente para favorecer a interoperabilidade e o compartilhamento de dados provenientes de scanners a laser 3D. Este formato suporta, de fato:

• coordenadas 3D;
• cores RGB;
• intensidade do sinal laser;
• imagens associadas;
• metadados da varredura;
• informações adicionais sobre o levantamento.

Por esse motivo, o arquivo E57 é particularmente adequado para fluxos BIM e para atividades de modelagem tridimensional e documentação digital da construção.

O formato LAS, por outro lado, é utilizado principalmente no setor topográfico e em levantamentos territoriais adquiridos por meio da tecnologia LiDAR aérea. Trata-se de um padrão muito difundido em aplicações GIS e na gestão de dados geoespaciais em larga escala.

O formato LAZ é a variante compactada do formato LAS e é utilizado quando é necessário reduzir o tamanho dos arquivos mantendo uma estrutura adequada para a gestão de dados LiDAR geoespaciais.

Do ponto de vista operacional:

• o arquivo E57 é indicado para a troca interoperável de varreduras 3D complexas, mesmo com imagens e metadados;
• o arquivo LAS é muito utilizado para dados LiDAR territoriais e aplicações GIS;
• o arquivo LAZ permite gerenciar dados LAS compactados, reduzindo o espaço de armazenamento;
• a escolha entre E57, LAS e LAZ depende do tipo de levantamento, das ferramentas utilizadas e dos objetivos do projeto.

A escolha entre o arquivo E57 e o arquivo LAS depende, portanto, do tipo de levantamento, das ferramentas utilizadas e dos objetivos do projeto.

Como converter arquivos E57 em outros formatos de nuvens de pontos

Em alguns casos, pode ser necessário converter um arquivo E57 em outros formatos compatíveis com softwares específicos ou plataformas de processamento diferentes. Essa necessidade surge principalmente quando se trabalha com aplicações que suportam exclusivamente determinados padrões de nuvens de pontos.

Para converter um formato de arquivo E57, é possível utilizar:

• softwares dedicados à gestão de levantamentos 3D;
• plataformas em nuvem compatíveis com mais formatos;
• ferramentas BIM com funções de exportação integradas.

Entre as conversões mais comuns estão aquelas para os formatos listados anteriormente (LAS, LAZ, PLY, XYZ, PTS):

Antes de realizar a conversão, é importante verificar se o software mantém corretamente todas as informações associadas à nuvem de pontos, como coordenadas, cores RGB e metadados.

Uma conversão incorreta pode causar perda de dados de algumas informações, como imagens associadas, dados do scanner, sistemas de coordenadas, atributos dos pontos ou metadados do levantamento.

Muitos instrumentos profissionais também permitem exportar o tipo de arquivo E57 otimizando tamanhos e estrutura do modelo com base nas necessidades operacionais do projeto.

Problemas comuns na abertura de arquivos E57 e como resolvê-los

Em alguns casos, pode acontecer de não conseguir abrir um arquivo E57 corretamente. As causas podem depender de incompatibilidades de software, erros durante a exportação da nuvem de pontos ou tamanhos particularmente elevados do arquivo.

Os problemas mais frequentes dizem respeito a:

• softwares que não suportam o formato de arquivo E57;
• versões obsoletas dos programas de visualização;
• arquivos danificados ou incompletos;
• limites de hardware do dispositivo utilizado.

Nessas situações, é recomendável verificar a compatibilidade do visualizador de arquivos E57 utilizado ou recorrer a ferramentas online atualizadas. Arquivos corrompidos ou exportados de maneira incorreta também podem impedir a abertura da nuvem de pontos. Se o problema persistir, é aconselhável solicitar novamente o arquivo original ou gerar uma nova exportação do software de captura.

Quando o arquivo apresenta tamanhos muito elevados, alguns dispositivos podem não ter recursos suficientes para a gestão completa do modelo. Nesses casos, um visualizador de arquivos E57 online pode representar uma solução eficaz, pois grande parte do processamento ocorre diretamente na nuvem.

Se você tiver dúvidas sobre como abrir um arquivo no formato E57, o uso de plataformas web dedicadas muitas vezes permite superar rapidamente problemas de compatibilidade e instalação de software.

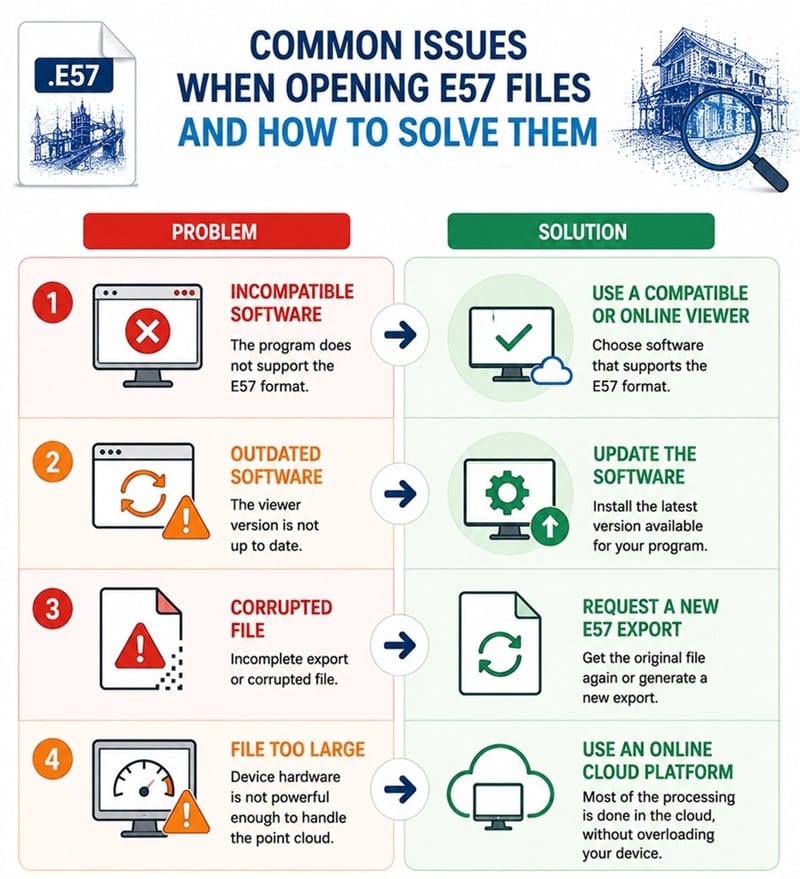

Arquivo E57: Problemas comuns e soluções

Download exemplo nuvem de pontos

Para efetuar o download do arquivo de exemplo de uma nuvem de pontos, siga estas indicações:

• aceda ao usBIM com suas credenciais;
• na seção “Compartilhados comigo” clique na pasta ACCA software e abra a pasta “examples”;
• procure o arquivo com extensão E57 entre os arquivos de exemplo disponíveis;
• clique nos três pontinhos em correspondência ao arquivo e escolha “Download”.

Se você acessar o usBIM, pode baixar gratuitamente o arquivo e abri-lo com softwares específicos que possui ou pode visualizar e gerenciar o modelo diretamente online, com usBIM.pointcloud.

Este segundo modo é certamente mais vantajoso porque:

• evita instalar outros softwares no seu pc,
• mantém seus modelos seguros na nuvem do usBIM e não ocupa espaço no seu pc,
• não precisa arcar com custos para comprar uma licença ou atualizar softwares,
• economiza memória no seu hard-disk,
• visualiza os modelos 3D de qualquer dispositivo conectado à internet (pc, tablet, smartphone),
• compartilha modelos também de grandes dimensões com seus colaboradores graças a um simples link, sem baixar e duplicar os arquivos.

Lembro que com o usBIM você tem a vantagem de gerenciar o modelo 3D da nuvem de pontos mesmo sem baixar o arquivo no seu pc. De fato, você pode visualizá-lo e navegá-lo em modo fotorrealista diretamente do navegador do seu pc ou do seu smartphone.

Use já o visualizador de nuvem de pontos online.

FAQ sobre arquivos E57

O que é um arquivo E57?

Um arquivo E57 é um formato padrão utilizado para armazenar e trocar nuvens de pontos 3D, imagens e metadados adquiridos por laser scanners, sistemas LiDAR ou instrumentos de levantamento digital.

Como se abre um arquivo E57?

Você pode abrir um arquivo E57 com um software compatível com nuvens de pontos ou com um visualizador online. Com um visualizador em nuvem, você pode carregar o arquivo, abri-lo pelo navegador e navegar no modelo 3D sem instalar software no PC.

Um arquivo E57 contém apenas nuvens de pontos?

Não. Um arquivo E57 pode conter coordenadas 3D, cores RGB, intensidade do sinal laser, imagens associadas e metadados relativos à digitalização.

Qual é a diferença entre E57 e LAS?

O formato E57 é usado principalmente para a troca interoperável de digitalizações 3D nos fluxos BIM e scan-to-BIM. O formato LAS é muito difundido em levantamentos LiDAR, em aplicações GIS e na gestão de dados geoespaciais.

O que é um arquivo LAZ?

Um arquivo LAZ é uma versão compactada do formato LAS. É utilizado para reduzir o tamanho dos dados LiDAR mantendo uma estrutura adequada para a gestão de nuvens de pontos geoespaciais.

Posso abrir um arquivo E57 sem instalar software?

Sim. Você pode usar um visualizador de arquivos E57 online, carregar a nuvem de pontos na nuvem e abri-la diretamente do navegador em PC, tablet ou smartphone.
