Diferença entre Hard clash e Soft clash: entenda os conceitos

Se você está lendo este artigo, significa que imagina ou conhece o quanto pode impactar, em termos de tempo e custo, enfrentar uma interferência no processo de construção apenas na fase de execução.

Na modelagem BIM, a detecção de clash permite identificar e resolver os hard e soft clashes ainda antes que o canteiro de obras seja aberto.

O que é uma clash no BIM?

No contexto do BIM (Modelagem da Informação da Construção), uma clash é uma interferência ou um conflito entre elementos do modelo digital de um edifício ou de uma infraestrutura.

Imagine que um tubo do sistema hidráulico passe através de uma viga estrutural ou que uma canaleta elétrica ocupe o mesmo espaço que um duto de ventilação.

Essas situações são chamadas de clash porque dois objetos não podem ocupar simultaneamente o mesmo espaço físico.

Existem 3 tipos de clash:

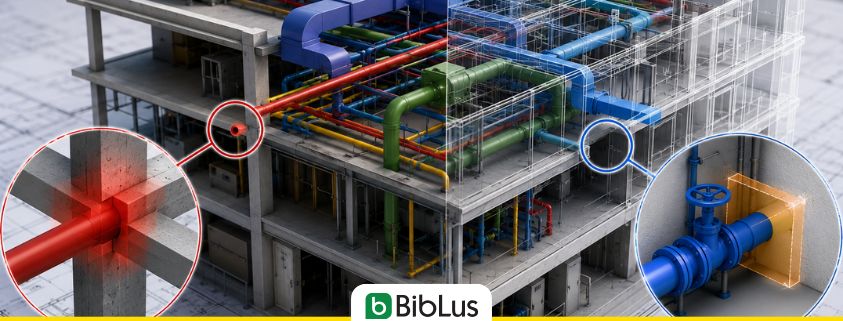

• Hard Clash (clash físico) – Dois elementos se sobrepõem geometricamente.
  Exemplo: um tubo atravessa uma coluna.
• Soft Clash (clash de distância ou clearance) – Os elementos não se tocam, mas não respeitam as distâncias mínimas exigidas para manutenção, segurança ou instalação.
  Exemplo: uma válvula está muito próxima de uma parede para poder ser inspecionada.
• Workflow ou Time Clash – Conflito relacionado às fases de construção ou ao planejamento.
  Exemplo: duas equipes precisam trabalhar no mesmo espaço ao mesmo tempo.

Por que as interferências surgem nos modelos federados

As interferências surgem principalmente nos modelos federados porque cada disciplina envolvida no projeto desenvolve seu próprio modelo de forma autônoma. Arquitetos, engenheiros estruturais, projetistas MEP e especialistas trabalham, de fato, em modelos distintos que, uma vez federados, são sobrepostos dentro de um único ambiente de coordenação.

Essa sobreposição pode evidenciar conflitos que não eram visíveis nos modelos disciplinares individuais. As causas mais frequentes incluem alterações de projeto não compartilhadas em tempo hábil, erros de modelagem, falta de coordenação entre as disciplinas ou ausência de regras comuns para os volumes e as tolerâncias.

A complexidade aumenta à medida que as dimensões da obra e o número de partes envolvidas aumentam. Por esse motivo, a verificação de interferências representa uma das atividades fundamentais da coordenação BIM.

Detecção de clash, prevenção de clash e gerenciamento de clash: diferenças

Embora sejam frequentemente usados como sinônimos, detecção de clash, prevenção de clash e gerenciamento de clash indicam atividades diferentes.

A detecção de clash consiste na identificação automática das interferências presentes dentro do modelo federado por meio de softwares dedicados.

A prevenção de clash representa, por sua vez, o conjunto de estratégias adotadas para evitar o surgimento de interferências já durante a fase de projeto, através de padrões compartilhados, coordenação contínua e verificações periódicas.

O gerenciamento de clash abrange todo o processo de gestão das interferências: identificação, classificação, atribuição de responsabilidades, monitoramento das correções e verificação final da resolução.

O que é o hard clash?

O hard clash detecta a interseção física entre dois ou mais objetos do modelo e necessita de uma solução a nível geométrico de posicionamento.

Vamos a um exemplo: um hard clash pode ser uma janela externa que intersecta um pilar. O arquiteto criou o modelo arquitetônico com seu software BIM e posicionou as janelas com base em um certo concept de projeto, em uma segunda fase, o engenheiro estrutural cuidou da modelagem de sua competência.

No momento em que se gera o modelo federado e se realiza a detecção de clash, detecta-se a interferência física entre a janela X e o pilar Y. Estamos ainda em uma fase de projeto e podemos resolver a interferência simplesmente modificando a posição dos objetos.

Pense nas vantagens que traz a detecção desse tipo de interferência ainda antes que o canteiro de obras seja aberto!

Exemplo de hard clash

Exemplos de hard clash no BIM

Entre os exemplos mais comuns de hard clash, podemos citar:

• uma tubulação que atravessa uma viga estrutural;
• um canal HVAC que interfere com uma coluna;
• uma passarela de instalação que atravessa uma parede sem predisposições;
• um forro que entra em conflito com instalações mecânicas superiores.

Em todos esses casos, a interferência impede a correta realização da obra.

Como se resolve uma hard clash

A resolução de uma hard clash requer a análise das disciplinas envolvidas e a identificação da solução mais eficiente do ponto de vista técnico e econômico.

As possíveis ações incluem o deslocamento das instalações, a modificação das cotas, a revisão das passagens estruturais ou a introdução de forometria dedicada. Uma vez feitas as modificações, o modelo deve ser atualizado e submetido a uma nova verificação de coordenação. É apropriado não chegar à resolução da clash na fase operacional, mas identificá-la antecipadamente na fase de projeto.

Do modelo BIM federado, de fato, utilizando um software de detecção de interferências, o coordenador BIM realiza uma série de verificações com o objetivo de prevenir inconvenientes na fase de execução da obra. Nesse caso, para resolver uma clash, será apenas apropriado revisar o projeto e atualizar o modelo em acordo com as outras figuras envolvidas no processo BIM.

O que é a soft clash?

A soft clash, também chamada de Clearance Clash, identifica elementos com parâmetros incompatíveis que podem interferir entre si em termos físicos ou funcionais. As interferências identificadas por esse tipo de clash evidenciam objetos do modelo cuja proximidade excessiva pode gerar dificuldades na fase de execução/montagem e na manutenção subsequente ou até mesmo impedir essas mesmas fases.

Voltando ao exemplo anterior: uma janela muito próxima a um pilar não é detectada como hard clash, porque os dois objetos estão próximos, mas não se intersectam fisicamente. Ao mesmo tempo, no entanto, a montagem da janela pode ser dificultosa e exigir uma intervenção adicional, como a modificação da moldura. A montagem do caixilho pode ser concluída, mas requer um passo a mais, ou seja, a modificação da moldura.

Identificar também esse tipo de interferência preventivamente é, portanto, extremamente vantajoso em termos de custos, prazos e estética.

Exemplo de soft clash

Exemplos de soft clash

Alguns exemplos típicos de soft clash são:

• um espaço insuficiente para a manutenção de uma válvula;
• uma distância reduzida entre um quadro elétrico e uma parede que não permite a acessibilidade por parte de um operador;
• a impossibilidade de abrir completamente uma porta técnica;
• a ausência das zonas de segurança previstas ao redor de determinados equipamentos.

Por que as soft clashes são mais difíceis de identificar

Diferente das hard clashes, as soft clashes não produzem uma colisão geométrica evidente. A sua identificação requer a definição prévia de regras de controle baseadas em distâncias, espaços operacionais e requisitos normativos.

Sem parâmetros adequados, essas interferências podem passar despercebidas até a fase de construção ou manutenção.

Como definir regras e tolerâncias para detectar as soft clashes

Para identificar corretamente as soft clashes, é necessário definir uma clash matrix que estabeleça distâncias mínimas, áreas de respeito e tolerâncias para cada categoria de elementos.

As regras podem ser baseadas em normas técnicas, requisitos do cliente ou padrões empresariais. Os softwares BIM para a detecção de interferências permitem criar controles específicos que sinalizam automaticamente e diretamente no modelo, o não cumprimento das distâncias estabelecidas.

Qual é a diferença entre hard clash e soft clash?

A diferença substancial entre os dois tipos de detecção de clash está na gravidade da interferência identificada:

• a hard clash identifica uma colisão física entre dois objetos do modelo;
• a soft clash alerta sobre uma proximidade excessiva entre dois objetos que pode gerar problemas na fase de execução/instalação ou manutenção.

A terceira categoria de clash: Workflow Clash

Existe um terceiro tipo de clash, menos óbvio que os dois primeiros: a Workflow Clash. Definida também como Clash 4D, essa verificação diz respeito às interferências temporais, e se manifesta quando a instalação ou construção de dois objetos é projetada com uma sequência temporal errada.

Um exemplo poderia ser a instalação de um móvel de dimensões específicas, cuja instalação deve ser necessariamente realizada antes da montagem de uma fachada de vidro.

Exemplos de workflow clash

Entre os exemplos mais frequentes encontramos:

• duas equipes que devem trabalhar simultaneamente na mesma área;
• a instalação de sistemas prevista antes da conclusão das estruturas;
• o uso simultâneo do mesmo equipamento por várias empresas.

Quais são as vantagens da Detecção de Clash?

As vantagens da Detecção de Clash BIM são perceptíveis, como em todas as aplicações da metodologia BIM, em um ganho considerável de tempo e custos.

Trabalhar com um modelo BIM permite verificar as interferências e gerenciar os conflitos:

• de forma substancialmente automática através de softwares específicos de detecção de clash BIM
• na fase de projeto, antes mesmo que o canteiro de obras seja aberto e que os materiais tenham sido encomendados.

Por essas razões, a recomendação é experimentar gratuitamente por um mês o software de detecção de clash BIM, ativando o mês de teste gratuito diretamente no usBIM.store.

Como funciona a detecção de clash no processo BIM

A detecção de clash segue um fluxo operacional estruturado que permite identificar e resolver as interferências de forma sistemática.

1. Federação dos modelos disciplinares

Os modelos arquitetônicos, estruturais e de instalações, realizados separadamente pelos diferentes especialistas disciplinares, são agregados em um único modelo federado para permitir as verificações de coordenação. Previamente, é sempre aconselhável realizar verificações nos modelos individuais antes da federação. As clashes, de fato, podem ocorrer também por erros de projeto.

2. Definição das regras de controle

Após a federação, em um software de detecção de clash, são definidas as regras que estabelecem quais elementos devem ser comparados, com quais critérios e segundo qual tipo de clash (hard, soft, etc.).

3. Análise automática das interferências

O software executa a varredura do modelo federado e identifica todas as possíveis clashes.

4. Classificação por gravidade e prioridade

As interferências são visualizadas diretamente no modelo 3D, analisadas e classificadas com base no impacto no projeto e na urgência de resolução.

5. Relatório de clash, rastreamento de problemas e resolução

As clashes são documentadas por meio de relatórios e atribuídas aos responsáveis através de sistemas de rastreamento de problemas até a completa resolução.

Quem gerencia hard clashes e soft clashes no projeto BIM?

A gestão das interferências envolve diferentes figuras profissionais que operam de forma coordenada, em particular o BIM Coordinator que é o executor e responsável pelas verificações de coordenação.

O papel do BIM coordinator

O BIM Coordinator executa as atividades de coordenação interdisciplinar, organiza as verificações de detecção de clash e monitora a resolução das interferências.

O papel dos projetistas disciplinares

Os projetistas disciplinares analisam as clashes atribuídas e atualizam seus modelos para eliminar os conflitos identificados.

O papel do BIM manager e do CDE

O BIM Manager define procedimentos, padrões e requisitos informativos. O Common Data Environment (CDE) garante o compartilhamento controlado dos modelos, dos relatórios e das questões entre todos os participantes do projeto.

FAQ sobre a Detecção de Clash no BIM

A seguir, você encontrará as respostas às perguntas mais frequentes relacionadas às interferências nos modelos BIM e aos processos de detecção de clash, úteis para entender como prevenir erros e otimizar o projeto.

O que é uma clash no BIM?

No contexto do BIM (Modelagem da Informação da Construção), uma clash é uma interferência ou um conflito entre elementos do modelo digital de um edifício ou de uma infraestrutura. Ocorre quando dois objetos não podem ocupar simultaneamente o mesmo espaço físico.

Quais são os tipos de clash no BIM?

Existem três tipos principais: hard clash (sobreposição física entre elementos), soft clash (distâncias não conformes entre elementos) e workflow clash (conflitos relacionados ao planejamento temporal das atividades).

Por que as interferências surgem nos modelos federados?

As interferências emergem nos modelos federados porque cada disciplina trabalha em modelos separados que são então sobrepostos. Isso pode fazer surgir conflitos devido à falta de coordenação ou modificações não compartilhadas.

Qual é a diferença entre detecção de clash e gestão de clash?

A detecção de clash identifica automaticamente as interferências no modelo, enquanto a gestão de clash abrange todo o processo de gerenciamento, atribuição e resolução das mesmas.

O que é uma hard clash?

Uma hard clash é uma interferência física entre dois elementos do modelo, como um tubo que atravessa uma viga estrutural. Requer uma modificação geométrica para ser resolvida.

O que é uma soft clash?

Uma soft clash indica uma distância insuficiente entre elementos que não se tocam fisicamente, mas que podem criar problemas de instalação, manutenção ou segurança.

Quais são as vantagens da detecção de clash?

A detecção de clash permite identificar e resolver as interferências na fase de projeto, reduzindo custos, tempos e problemas no canteiro de obras graças ao uso de modelos BIM coordenados.
