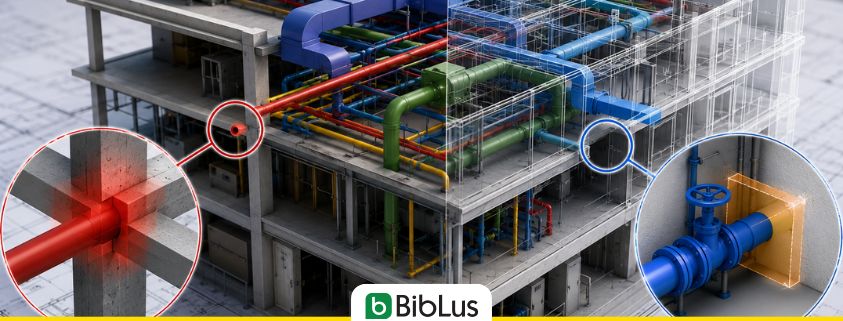

Hard Clash und Soft Clash: Was ist der Unterschied?

Wenn Sie diesen Artikel lesen, bedeutet das, dass Sie sich vorstellen können oder wissen, wie sich eine Interferenz im Bauprozess in Bezug auf Zeit und Kosten auswirken kann, wenn sie erst in der Ausführungsphase angegangen wird.

In der BIM-Planung ermöglicht die Clash Detection die Identifizierung und Lösung von Hard Clash und Soft Clash, noch bevor die Baustelle eröffnet wird.

Was ist ein Clash im BIM?

Im Kontext von BIM (Building Information Modeling) ist ein Clash eine Interferenz oder ein Konflikt zwischen Elementen des digitalen Modells eines Gebäudes oder einer Infrastruktur.

Stellen Sie sich vor, ein Rohr der Sanitärinstallation verläuft durch einen Träger oder ein elektrisches Kabel nimmt denselben Raum wie ein Lüftungskanal ein.

Diese Situationen werden als Clash bezeichnet, da zwei Objekte nicht gleichzeitig denselben physischen Raum einnehmen können.

Es gibt 3 Arten von Clashes:

• Hard Clash – Zwei Elemente überlappen sich geometrisch. Beispiel: Ein Rohr durchdringt einen Träger.
• Soft Clash – Die Elemente berühren sich nicht, halten jedoch nicht die erforderlichen Mindestabstände für Wartung, Sicherheit oder Installation ein. Beispiel: Ein Ventil ist zu nah an einer Wand, um inspiziert werden zu können.
• Workflow oder Time Clash – Konflikt, der mit den Bauphasen oder der Planung verbunden ist. Beispiel: Zwei Teams müssen gleichzeitig im selben Raum arbeiten.

Warum entstehen Interferenzen in Koordinationsmodellen?

Interferenzen entstehen hauptsächlich in Koordinationsmodellen, da jede am Projekt beteiligte Disziplin ihr eigenes Modell autonom entwickelt. Architekten, Statiker, TGA-Planer und Spezialisten arbeiten an unterschiedlichen Modellen, die nach der Koordinierung in einer einzigen Umgebung überlagert werden.

Diese Überlagerung kann Konflikte aufzeigen, die in den einzelnen Fachmodellen nicht sichtbar waren. Zu den häufigsten Ursachen gehören nicht rechtzeitig geteilte Planungsänderungen, Modellierungsfehler, mangelnde Koordination zwischen den Disziplinen oder das Fehlen gemeinsamer Regeln für Abmessungen und Toleranzen.

Die Komplexität nimmt mit der Größe des Projekts und der Anzahl der beteiligten Parteien zu. Aus diesem Grund stellt die Überprüfung von Interferenzen eine der grundlegenden Aktivitäten der BIM-Koordination dar.

Clash Detection, Clash Avoidance und Clash Management: Unterschiede

Obwohl diese Begriffe häufig als Synonyme verwendet werden, bezeichnen Clash Detection, Clash Avoidance und Clash Management unterschiedliche Aktivitäten..

Die Clash Detection besteht in der automatischen Identifizierung der Interferenzen im Koordinationsmodell mithilfe spezieller Software.

Die Clash Avoidance hingegen umfasst die Strategien, die ergriffen werden, um das Auftreten von Interferenzen bereits in der Planungsphase zu verhindern, durch gemeinsame Standards, kontinuierliche Koordination und regelmäßige Überprüfungen.

Das Clash Management umfasst den gesamten Prozess der Verwaltung von Interferenzen: Identifizierung, Klassifizierung, Zuweisung von Verantwortlichkeiten, Überwachung der Korrekturen und abschließende Überprüfung der Lösung.

Was ist ein Hard Clash?

Der Hard Clash erkennt die physische Überlappung zwischen zwei oder mehr Objekten des Modells und erfordert eine Lösung auf geometrischer Ebene.

Ein Beispiel: Ein Hard Clash kann ein Außenelement sein, das eine Stütze durchdringt. Der Architekt hat das architektonische Modell mit seiner BIM-Software erstellt und die Elemente basierend auf einem bestimmten Konzept positioniert, in einer zweiten Phase hat der Statiker die Modellierung in seinem Fachbereich übernommen.

Wenn das Koordinationsmodell erstellt wird und die Clash Detection durchgeführt wird, wird die physische Interferenz zwischen dem Element X und der Stütze Y festgestellt. Wir befinden uns noch in der Planungsphase und können die Interferenz einfach durch Anpassung der Position der Objekte lösen.

Denken Sie an die Vorteile, die die Erkennung dieser Art von Interferenz mit sich bringt, noch bevor die Baustelle eröffnet wird!

Beispiel einer Hard Clash

Beispiele für Hard Clash im BIM

Zu den häufigsten Beispielen für Hard Clash zählen:

• eine Rohrleitung, die einen Träger durchquert;
• ein HVAC-Kanal, der mit einer Stütze interferiert;
• eine technische Installationstrasse, die eine Wand ohne entsprechende Durchführungen kreuzt;
• eine abgehängte Decke, die mit überliegenden mechanischen Anlagen in Konflikt gerät.

In all diesen Fällen verhindert die Interferenz die korrekte Ausführung des Bauwerks.

Wie man einen Hard Clash löst

Die Lösung eines Hard Clash erfordert die Analyse der beteiligten Disziplinen und die Identifizierung der technisch und wirtschaftlich effizientesten Lösung.

Mögliche Maßnahmen umfassen das Versetzen der Anlagen, die Änderung der Höhenangaben, die Überarbeitung der strukturellen Durchdringungen oder die Einführung spezieller Durchbrüche. Nach den Änderungen muss das Modell aktualisiert und einer neuen Koordinationsprüfung unterzogen werden. Es ist ratsam, die Clash nicht in der operativen Phase zu lösen, sondern sie frühzeitig in der Planungsphase zu erkennen.

Aus dem BIM-Koordinationsmodell führt der BIM-Koordinator mithilfe einer Clash Detection Software eine Reihe von Prüfungen durch, um Unannehmlichkeiten in der Bauphase zu vermeiden. In diesem Fall ist es nur angebracht, das Projekt zu überarbeiten und das Modell in Abstimmung mit den anderen am BIM-Prozess beteiligten Personen zu aktualisieren.

Was ist ein Soft Clash?

Ein Soft Clash, auch als Clearance Clash bezeichnet, identifiziert Elemente mit inkompatiblen Parametern, die sich physisch oder funktional gegenseitig beeinträchtigen könnten. Die durch diesen Clash identifizierten Interferenzen heben Objekte des Modells hervor, deren übermäßige Nähe Schwierigkeiten in der Ausführung/Montage und der anschließenden Wartung verursachen oder sogar diese Phasen verhindern könnte.

Zurück zum vorherigen Beispiel: Ein Fenster, das sehr nah an einer Stütze positioniert ist, wird nicht als Hard Clash erkannt, da die beiden Objekte nahe beieinander liegen, sich jedoch nicht physisch überschneiden. Gleichzeitig könnte die Montage des Fensters jedoch schwierig sein und einen zusätzlichen Eingriff wie die Modifikation des Rahmens erfordern. Die Montage des Fensters kann abgeschlossen werden, erfordert jedoch einen zusätzlichen Schritt, nämlich die Modifikation des Rahmens.

Die frühzeitige Identifizierung auch dieser Art von Interferenzen ist daher in Bezug auf Kosten, Zeit und Ästhetik äußerst vorteilhaft.

Beispiel einer Soft Clash

Beispiele für Soft Clash

Typische Beispiele für Soft Clash sind:

• Ein unzureichender Platz für die Wartung eines Ventils;
• Ein geringer Abstand zwischen einem Schaltkasten und einer Wand, der den Zugang für einen Bediener nicht ermöglicht;
• Die Unmöglichkeit, eine technische Klappe vollständig zu öffnen;
• Das Fehlen der vorgesehenen Sicherheitszonen bei bestimmten Anlagen.

Warum Soft Clash schwieriger zu erkennen sind

Im Gegensatz zu Hard Clash erzeugen Soft Clash keine offensichtliche geometrische Kollision. Ihre Identifizierung erfordert die vorherige Festlegung von Kontrollregeln, die auf Abständen, Arbeitsbereichen und gesetzlichen Anforderungen basieren.

Ohne geeignete Parameter können diese Interferenzen bis zur Bau- oder Wartungsphase unbemerkt bleiben.

Wie man Regeln und Toleranzen zur Erkennung von Soft Clash festlegt

Um Soft Clash korrekt zu identifizieren, ist es notwendig, eine Clash-Matrix zu definieren, die Mindestabstände, Sicherheitszonen und Toleranzen für jede Kategorie von Elementen festlegt.

Die Regeln können auf technischen Normen, Anforderungen des Auftraggebers oder Unternehmensstandards basieren. Die BIM-Software zur Clash Detection ermöglicht die Erstellung spezifischer Kontrollen, die automatisch und direkt im Modell auf die Nichteinhaltung der festgelegten Abstände hinweisen.

Was ist der Unterschied zwischen Hard Clash und Soft Clash?

Der wesentliche Unterschied zwischen den beiden Arten der Clash Detection liegt in der Schwere der identifizierten Interferenz:

• Eine Hard Clash identifiziert eine physische Kollision zwischen zwei Objekten des Modells;
• Eine Soft Clash warnt vor einer zu großen Nähe zwischen zwei Objekten, die in der Ausführungs-/Installations- oder Wartungsphase Probleme verursachen könnte.

Die dritte Kategorie von Clash: Workflow Clash

Es gibt eine dritte Art von Clash, die weniger offensichtlich ist als die ersten beiden: die Workflow Clash. Auch als Clash 4D bezeichnet, betrifft diese Überprüfung zeitliche Interferenzen und tritt auf, wenn die Installation oder der Bau von zwei Objekten mit einer falschen zeitlichen Abfolge geplant ist.

Ein Beispiel könnte die Installation eines Möbelstücks mit besonderen Abmessungen sein, dessen Installation unbedingt vor dem Einbau einer Verglasung erfolgen muss.

Beispiele für Workflow Clash

Zu den häufigsten Beispielen gehören:

• Zwei Teams, die gleichzeitig im selben Bereich arbeiten müssen;
• Die Installation von Anlagen, die vor dem Abschluss der Strukturen vorgesehen ist;
• Die gleichzeitige Nutzung derselben Ausrüstung durch mehrere Unternehmen.

Welche Vorteile bietet die Clash Detection?

Die Vorteile der BIM Clash Detection sind, wie bei allen Anwendungen der BIM-Methodik, in einem erheblichen Gewinn an Zeit und Kosten erkennbar.

Die Arbeit mit einem BIM-Modell ermöglicht die Überprüfung von Interferenzen und das Management von Konflikten:

• in weitgehend automatisierter Weise durch spezielle BIM Clash Detection Software
• in der Planungsphase, noch bevor die Baustelle eröffnet und die Materialien bestellt wurden.

Aus diesen Gründen wird empfohlen, die BIM Clash Detection Software einen Monat lang kostenlos auszuprobieren, indem Sie die Testversion über den Online-Zugang direkt im usBIM-Store aktivieren.

Wie funktioniert die Clash Detection im BIM-Prozess?

Die Clash Detection folgt einem strukturierten Arbeitsablauf, der es ermöglicht, Interferenzen systematisch zu identifizieren und zu lösen.

1. Koordinierung der Fachmodelle

Die architektonischen, strukturellen und technischen Modelle, die separat von verschiedenen Fachspezialisten erstellt werden, werden in einem einzigen Koordinationsmodell aggregiert, um die Koordinationsprüfungen zu ermöglichen. Es ist immer ratsam, vor der Koordinierung Überprüfungen der einzelnen Modelle durchzuführen. Clash können nämlich auch durch Planungsfehler auftreten.

2. Festlegung der Kontrollregeln

Nach der Koordinierung werden in einer Clash Detection Software die Regeln festgelegt, die bestimmen, welche Elemente verglichen werden müssen, mit welchen Kriterien und nach welcher Art von Clash (Hard, Soft usw.).

3. Automatische Analyse der Interferenzen

Die Software scannt das Koordinationsmodell und identifiziert alle möglichen Clash.

4. Klassifizierung nach Schwere und Priorität

Die Interferenzen werden direkt im 3D-Modell visualisiert, analysiert und nach ihrem Einfluss auf das Projekt und der Dringlichkeit der Lösung klassifiziert.

5. Clash-Bericht, Issue Tracking und Lösung

Die Clash werden durch Berichte dokumentiert und den verantwortlichen Personen über Issue-Tracking-Systeme zugewiesen, bis sie vollständig gelöst sind.

Wer verwaltet Hard Clash und Soft Clash im BIM-Projekt?

Die Verwaltung der Interferenzen umfasst verschiedene Fachkräfte, die koordiniert arbeiten, insbesondere der BIM-Koordinator, der die Koordinationstests durchführt und verantwortlich ist.

Die Rolle des BIM-Koordinators

Der BIM-Koordinator führt die interdisziplinären Koordinierungsaktivitäten durch, organisiert die Clash Detection-Prüfungen und überwacht die Lösung der Interferenzen.

Die Rolle der Fachplaner

Die Fachplaner analysieren die zugewiesenen Clash und aktualisieren ihre Modelle, um die identifizierten Konflikte zu beseitigen.

Die Rolle des BIM-Managers und des CDE

Der BIM-Manager definiert Verfahren, Standards und Informationsanforderungen. Die gemeinsame Datenumgebung (CDE) gewährleistet den kontrollierten Austausch von Modellen, Berichten und Issues zwischen allen Projektbeteiligten.

FAQ zur Clash Detection im BIM

Im Folgenden finden Sie Antworten auf die häufigsten Fragen zu Interferenzen in BIM-Modellen und Clash Detection-Prozessen, die hilfreich sind, um Fehler zu vermeiden und das Design zu optimieren.

Was ist eine Clash im BIM?

Im Kontext von BIM (Building Information Modeling) ist eine Clash eine Interferenz oder ein Konflikt zwischen Elementen des digitalen Modells eines Gebäudes oder einer Infrastruktur. Sie tritt auf, wenn zwei Objekte nicht gleichzeitig denselben physischen Raum einnehmen können.

Welche Arten von Clash gibt es im BIM?

Es gibt drei Haupttypen: Hard Clash (physische Überlappung zwischen Elementen), Soft Clash (nicht konforme Abstände zwischen Elementen) und Workflow Clash (Konflikte im Zusammenhang mit der zeitlichen Planung der Aktivitäten).

Warum entstehen Interferenzen in Koordinationsmodellen?

Interferenzen treten in Koordinationsmodellen auf, weil jede Disziplin an separaten Modellen arbeitet, die dann übereinandergelegt werden. Dies kann Konflikte aufgrund mangelnder Koordination oder nicht geteilter Änderungen hervorrufen.

Was ist der Unterschied zwischen Clash Detection und Clash Management?

Die Clash Detection identifiziert automatisch die Interferenzen im Modell, während das Clash Management den gesamten Prozess der Verwaltung, Zuweisung und Lösung umfasst.

Was ist eine Hard Clash?

Eine Hard Clash ist eine physische Interferenz zwischen zwei Elementen des Modells, wie z.B. ein Rohr, das durch einen Träger verläuft. Sie erfordert eine geometrische Änderung, um gelöst zu werden.

Was ist eine Soft Clash?

Eine Soft Clash weist auf einen unzureichenden Abstand zwischen Elementen hin, die sich physisch nicht berühren, aber Probleme bei der Installation, Wartung oder Sicherheit verursachen können.

Welche Vorteile bietet die Clash Detection?

Die Clash Detection ermöglicht es, Interferenzen in der Planungsphase zu identifizieren und zu lösen, wodurch Kosten, Zeiten und Probleme auf der Baustelle durch die Verwendung koordinierter BIM-Modelle reduziert werden.
