Hard clash y soft clash: ¿cuál es la diferencia?

Si estás leyendo este artículo significa que imaginas o conoces cuánto puede impactar, en términos de tiempos y costos, abordar una interferencia en el proceso de construcción solo en la fase de ejecución.

En el diseño BIM, la detección de conflictos permite identificar y resolver los hard y soft clashes incluso antes de que la obra esté abierta.

¿Qué es un clash en el BIM?

En el contexto del BIM (Building Information Modelling), un clash es una interferencia o un conflicto entre elementos del modelo digital de un edificio o de una infraestructura.

Imagina que una tubería del sistema hidráulico atraviesa una viga estructural o un canal eléctrico ocupa el mismo espacio que un conducto de ventilación.

Estas situaciones se llaman clash porque dos objetos no pueden ocupar simultáneamente el mismo espacio físico.

Existen 3 tipos de clash:

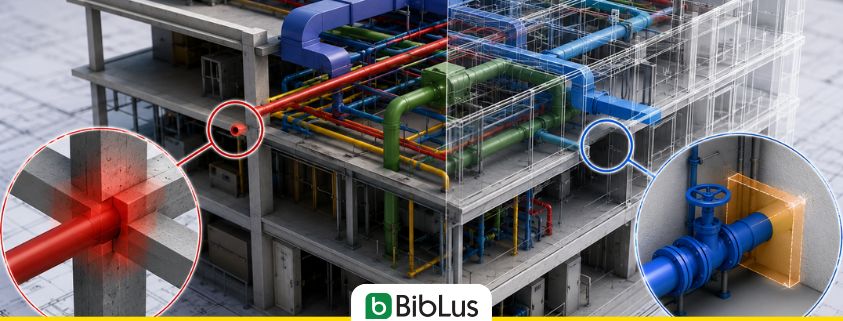

• Hard Clash (clash físico) – Dos elementos se superponen geométricamente.
  Ejemplo: una tubería atraviesa una columna.
• Soft Clash (clash de distancia o clearance) – Los elementos no se tocan, pero no respetan las distancias mínimas requeridas para mantenimiento, seguridad o instalación.
  Ejemplo: una válvula está demasiado cerca de una pared para poder ser inspeccionada.
• Workflow o Time Clash – Conflicto relacionado con las fases de construcción o la planificación.
  Ejemplo: dos equipos deben trabajar en el mismo espacio al mismo tiempo.

¿Por qué surgen las interferencias en los modelos federados?

Las interferencias surgen principalmente en los modelos federados porque cada disciplina involucrada en el proyecto desarrolla su propio modelo de manera autónoma. Arquitectos, estructuristas, diseñadores MEP y especialistas trabajan, de hecho, en modelos distintos que, una vez federados, se superponen dentro de un único ambiente de coordinación.

Esta superposición puede resaltar conflictos que no eran visibles en los modelos disciplinarios individuales. Las causas más frecuentes incluyen modificaciones de diseño no compartidas a tiempo, errores de modelado, falta de coordinación entre las disciplinas o ausencia de reglas comunes para los espacios y las tolerancias.

La complejidad aumenta a medida que aumentan las dimensiones de la obra y el número de sujetos involucrados. Por esta razón, la verificación de interferencias representa una de las actividades fundamentales de la coordinación BIM.

Detección, prevención y gestión de conflictos: principales diferencias

Aunque a menudo se utilizan como sinónimos, detección de conflictos, evitación de conflictos y gestión de conflictos indican actividades diferentes.

La detección de conflictos consiste en la identificación automática de las interferencias presentes dentro del modelo federado mediante software dedicados.

La evitación de conflictos representa, en cambio, el conjunto de estrategias adoptadas para prevenir la aparición de interferencias ya durante la fase de diseño, a través de estándares compartidos, coordinación continua y verificaciones periódicas.

La gestión de conflictos abarca todo el proceso de gestión de interferencias: identificación, clasificación, asignación de responsabilidades, monitoreo de correcciones y verificación final de la resolución.

¿Qué es el hard clash?

El hard clash detecta la intersección física entre dos o más objetos del modelo y necesita una solución a nivel geométrico de posicionamiento.

Hagamos un ejemplo: un hard clash puede ser un marco exterior que interseca un pilar. El arquitecto ha realizado el modelo arquitectónico con su software BIM y ha posicionado los marcos según un cierto concepto de diseño; en una segunda fase, el estructurista se ha encargado de la modelación de su competencia.

En el momento en que se genera el modelo federado y se realiza la detección de conflictos, se detecta la interferencia física entre el marco X y el pilar Y. Nos encontramos aún en una fase de diseño y podemos resolver la interferencia simplemente modificando la posición de los objetos.

¡Piensa en las ventajas que conlleva la detección de este tipo de interferencia aún antes de que el sitio de construcción esté abierto!

Ejemplo de hard clash

Ejemplos de hard clash en el BIM

Entre los ejemplos más comunes de hard clash se pueden citar:

• una tubería que atraviesa una viga estructural;
• un canal HVAC que interfiere con una columna;
• una pasarela de instalaciones que atraviesa una pared sin predisposiciones;
• un falso techo que entra en conflicto con instalaciones mecánicas superiores.

En todos estos casos, la interferencia impide la correcta realización de la obra.

¿Cómo se resuelve un hard clash?

La resolución de un hard clash requiere el análisis de las disciplinas involucradas y la identificación de la solución más eficiente desde el punto de vista técnico y económico.

Las posibles acciones incluyen el desplazamiento de las instalaciones, la modificación de las cotas, la revisión de los pasos a través de elementos estructurales o la incorporación de aberturas específicas para el paso de instalaciones. Una vez realizadas las modificaciones, el modelo debe ser actualizado y sometido a una nueva verificación de coordinación. Es conveniente no llegar a la resolución del clash en fase operativa, sino detectarlo anticipadamente en fase de proyecto.

Del modelo BIM federado, de hecho, utilizando un software de detección de interferencias, el coordinador BIM realiza una serie de verificaciones destinadas a prevenir inconvenientes en la fase de ejecución de la obra. En este caso, para resolver un clash, será solo oportuno revisar el proyecto y actualizar el modelo de acuerdo con las otras figuras involucradas en el proceso BIM.

¿Qué es la soft clash?

La soft clash, también llamada Clearance Clash, identifica elementos con parámetros incompatibles que podrían interferir entre sí en términos físicos o funcionales. Las interferencias identificadas por este tipo de clash destacan objetos del modelo cuya excesiva cercanía podría generar dificultades en la fase de ejecución/montaje y posterior mantenimiento o incluso impedir estas mismas fases.

Volviendo al ejemplo anterior: una ventana muy cercana a un pilar no se detecta como hard clash, porque los dos objetos están cerca pero no se interceptan físicamente. Al mismo tiempo, sin embargo, el montaje de la ventana podría resultar dificultoso y requerir una intervención adicional como la modificación del marco. El montaje del cerramiento puede llevarse a cabo, pero requiere un paso adicional, es decir, la modificación del marco.

Identificar también este tipo de interferencias preventivamente es, por lo tanto, extremadamente ventajoso en términos de costos, tiempos y estética.

Ejemplo de soft clash

Ejemplos de soft clash

Algunos ejemplos típicos de soft clash son:

• un espacio insuficiente para el mantenimiento de una válvula;
• una distancia reducida entre un cuadro eléctrico y una pared que no permite la accesibilidad por parte de un operador;
• la imposibilidad de abrir completamente una puerta técnica;
• la ausencia de las zonas de seguridad previstas alrededor de determinados equipos.

Por qué las soft clash son más difíciles de identificar

A diferencia de las hard clash, las soft clash no producen una colisión geométrica evidente. Su identificación requiere la definición preventiva de reglas de control basadas en distancias, espacios operativos y requisitos normativos.

Sin parámetros adecuados, estas interferencias pueden pasar desapercibidas hasta la fase de construcción o mantenimiento.

Cómo establecer reglas y tolerancias para detectar las soft clash

Para identificar correctamente las soft clash es necesario definir una clash matrix que establezca distancias mínimas, áreas de respeto y tolerancias para cada categoría de elementos.

Las reglas pueden basarse en normativas técnicas, requisitos del cliente o estándares empresariales. Los software BIM para la detección de interferencias permiten crear controles específicos que señalan automáticamente y directamente en el modelo, el incumplimiento de las distancias establecidas.

¿Cuál es la diferencia entre hard clash y soft clash?

La diferencia sustancial entre los dos tipos de detección de interferencias radica en la gravedad de la interferencia identificada:

• la hard clash identifica una colisión física entre dos objetos del modelo;
• la soft clash alerta sobre una proximidad excesiva entre dos objetos que podría generar problemas en la fase de ejecución/instalación o mantenimiento.

La tercera categoría de clash: Workflow Clash

Existe un tercer tipo de clash, menos evidente que los dos primeros: el Workflow Clash. Definido también como Clash 4D, esta verificación se refiere a las interferencias temporales, y se manifiesta cuando la instalación o construcción de dos objetos está diseñada con una secuencia temporal incorrecta.

Un ejemplo podría ser la instalación de un mueble de dimensiones particulares, cuya instalación debe ser necesariamente ejecutada antes del montaje de un ventanal.

Ejemplos de workflow clash

Entre los ejemplos más frecuentes encontramos:

• dos equipos que deben trabajar simultáneamente en la misma área;
• la instalación de sistemas prevista antes de la finalización de las estructuras;
• el uso simultáneo del mismo equipo por parte de varias empresas.

¿Cuáles son las ventajas de la Clash Detection?

Las ventajas de la BIM Clash Detection son evidentes, como en todas las aplicaciones de la metodología BIM, en un considerable ahorro de tiempo y costos.

Trabajar con un modelo BIM permite verificar las interferencias y gestionar los conflictos:

• de manera sustancialmente automática a través de software específicos de detección de interferencias BIM
• en la fase de diseño, incluso antes de que el sitio esté abierto y que los materiales hayan sido ordenados.

Por estas razones, el consejo es probar gratis durante un mes el software de detección de interferencias BIM, activando el mes de prueba gratuito directamente desde la tienda de usBIM.

¿Cómo funciona la detección de interferencias en el proceso BIM?

La detección de interferencias sigue un flujo operativo estructurado que permite identificar y resolver las interferencias de manera sistemática.

1. Federación de los modelos disciplinarios

Los modelos arquitectónicos, estructurales y de instalaciones, realizados separadamente por los diferentes especialistas disciplinarios, se agregan en un único modelo federado para permitir las verificaciones de coordinación. Previamente, siempre es recomendable realizar verificaciones sobre los modelos individuales antes de la federación. Las clash, de hecho, pueden ocurrir también por errores de diseño.

2. Definición de las reglas de control

A continuación de la federación, en un software de detección de interferencias, se establecen las reglas que determinan qué elementos deben ser comparados, con qué criterios y según qué tipo de clash (hard, soft, etc.).

3. Análisis automático de las interferencias

El software realiza el escaneo del modelo federado e identifica todas las posibles clash.

4. Clasificación por gravedad y prioridad

Las interferencias se visualizan directamente en el modelo 3D, se analizan y se clasifican en función del impacto en el proyecto y la urgencia de resolución.

5. Informe de clash, seguimiento de problemas y resolución

Las clash se documentan mediante informes y se asignan a los responsables a través de sistemas de seguimiento de problemas hasta su completa resolución.

¿Quién gestiona las hard clash y soft clash en el proyecto BIM?

La gestión de las interferencias involucra a diversas figuras profesionales que operan de manera coordinada y en particular al BIM Coordinator que es el ejecutor y responsable de las verificaciones de coordinación.

El rol del BIM coordinator

El BIM Coordinator realiza las actividades de coordinación interdisciplinaria, organiza las verificaciones de detección de interferencias y monitorea la resolución de las interferencias.

El rol de los diseñadores disciplinarios

Los diseñadores disciplinarios analizan las clash asignadas y actualizan sus modelos para eliminar los conflictos identificados.

El rol del BIM manager y del CDE

El BIM Manager define procedimientos, estándares y requisitos informativos. El Common Data Environment (CDE) garantiza la compartición controlada de los modelos, informes y problemas entre todos los participantes del proyecto.

FAQ sobre la Detección de Interferencias en BIM

A continuación, encontrarás las respuestas a las preguntas más frecuentes relacionadas con las interferencias en los modelos BIM y los procesos de detección de interferencias, útiles para comprender cómo prevenir errores y optimizar el diseño.

¿Qué es una clash en BIM?

En el contexto del BIM (Building Information Modeling), una clash es una interferencia o un conflicto entre elementos del modelo digital de un edificio o de una infraestructura. Se produce cuando dos objetos no pueden ocupar simultáneamente el mismo espacio físico.

¿Cuáles son los tipos de clash en BIM?

Existen tres tipos principales: hard clash (superposición física entre elementos), soft clash (distancias no conformes entre elementos) y workflow clash (conflictos relacionados con la planificación temporal de las actividades).

¿Por qué surgen las interferencias en los modelos federados?

Las interferencias emergen en los modelos federados porque cada disciplina trabaja en modelos separados que luego se superponen. Esto puede dar lugar a conflictos debido a falta de coordinación o modificaciones no compartidas.

¿Cuál es la diferencia entre detección de interferencias y gestión de interferencias?

La detección de interferencias identifica automáticamente las interferencias en el modelo, mientras que la gestión de interferencias abarca todo el proceso de gestión, asignación y resolución de las mismas.

¿Qué es una hard clash?

Una hard clash es una interferencia física entre dos elementos del modelo, como una tubería que atraviesa una viga estructural. Requiere una modificación geométrica para ser resuelta.

¿Qué es una soft clash?

Una soft clash indica una distancia insuficiente entre elementos que no se tocan físicamente pero que pueden crear problemas de instalación, mantenimiento o seguridad.

¿Cuáles son las ventajas de la detección de interferencias?

La detección de interferencias permite identificar y resolver las interferencias en la fase de diseño, reduciendo costos, tiempos y problemas en el sitio gracias al uso de modelos BIM coordinados.
