IFC-Datei bearbeiten: So ändern Sie eine IFC-Datei mit einem Editor

Müssen Sie eine Änderung am Projekt vornehmen und haben die Notwendigkeit, Ihr 3D-Modell im IFC-Format zu bearbeiten? Hat sich der Ist-Zustand des Gebäudes geändert und müssen Sie das Modell as built aktualisieren?

Um eine IFC-Datei zu bearbeiten, könnten Sie im Allgemeinen das Modell mit einer kompatiblen BIM-Software öffnen, die Änderungen vornehmen und es erneut exportieren. Wenn Sie jedoch noch keine BIM-Software haben oder das Modell schnell im IFC-Format bearbeiten möchten, ohne auf ein BIM-Authoring zurückzugreifen, können Sie eine IFC-Datei mit einem IFC-Editor bearbeiten, indem Sie direkt an Eigenschaften, Attributen, Klassifizierungen und, wenn nötig, auch an der Geometrie des Modells arbeiten. Auf diese Weise aktualisieren Sie die Datei, ohne unbedingt zur BIM-Authoring-Software zurückkehren zu müssen, mit der sie erstellt wurde.

In diesem Artikel zeige ich Ihnen, wie Sie eine IFC-Datei bearbeiten, ohne eine BIM-Software zu verwenden, indem Sie direkt auf die Inhalte des Modells zugreifen: Eigenschaften, Attribute, Klassifizierungen und Geometrien der Objekte.

Warum sollte ich eine IFC-Datei bearbeiten?

Bevor wir zur praktischen Phase übergehen, sehen wir uns an, warum Sie in einigen Fällen die Notwendigkeit haben könnten, eine IFC-Datei zu bearbeiten.

Sie könnten verschiedene Gründe haben, um eine IFC-Datei zu bearbeiten.

Hier sind einige Beispiele:

• Sie könnten die Notwendigkeit haben, einige Eigenschaften der Entitäten Ihres Modells as built zu ändern, hinzuzufügen oder zu löschen (zum Beispiel, den Wert der Wärmeübertragung des Gebäudes zu ändern, weil Sie eine Änderung oder Variante am Projekt vorgenommen haben und keine Zeit verlieren möchten, um zur BIM-Datei zurückzukehren, sie zu ändern und erneut zu exportieren, oder weil Sie nicht mehr die Software haben, mit der Sie das 3D-Projektmodell erstellt haben);
• Notwendigkeit, Objekte im IFC-Modell hinzuzufügen, zu verschieben, zu ändern oder zu löschen, ohne auf ein BIM-Authoring zurückzugreifen (zum Beispiel, eine Wand zu löschen, die im Änderungsprojekt entfernt wurde, die Anordnung der Möbel zu ändern usw.);
• um Informationen während des gesamten Lebenszyklus des Bauwerks frei zu verwalten und zu aktualisieren, ohne unbedingt die gleiche Software zu haben wie die Person, die beispielsweise am Projekt gearbeitet hat oder die sich um die Wartung kümmert;
• um freien Zugang zu Informationen während des gesamten Lebenszyklus des Bauwerks zu haben, unabhängig vom BIM-Authoring, mit dem das Modell erstellt wurde.

Ich erinnere Sie daran, dass es in einem korrekten OpenBIM-Prozess ratsam ist, dass jede Änderung, die an den Deliverables (Unterlagen) des Projekts vorgenommen wird, perfekt nachverfolgt und validiert wird.

Warum die Bearbeitung von IFC-Dateien in Open-BIM-Workflows wichtig ist?

Eine IFC-Datei kann als eine Sammlung von digitalen Entitäten definiert werden, die Baulemente, Räume und Anlagen sowie deren Eigenschaften und gegenseitige Beziehungen beschreiben. Innerhalb der Datei sind Geometrien, technische Daten, räumliche Strukturen und Klassifizierungssysteme enthalten, die das Informationsmodell vollständig definieren.

Jedes Objekt (Wände, Decken, Anlagen, Räume) wird sowohl aus physischer als auch aus informativer Sicht beschrieben. Aus diesem Grund wirkt sich jede Änderung direkt auf die Kohärenz und die Zuverlässigkeit des Modells aus.

In einem Prozess, der auf IFC-Format und openBIM basiert, wird die IFC-Datei zum gemeinsamen Referenzpunkt zwischen verschiedenen Disziplinen. Das Modell kann mit unterschiedlichen Softwarelösungen erstellt werden, bleibt jedoch einsehbar, überprüfbar und aktualisierbar für alle beteiligten Parteien. Dies beseitigt die Abhängigkeit von einem einzigen Werkzeug und ermöglicht die Arbeit an einem offenen Informationsmodell.

Die Möglichkeit, die IFC-Datei direkt zu bearbeiten, erfüllt sehr konkrete betriebliche Anforderungen:

• das as-built Modell aktualisieren, ohne die ursprünglichen Modelle neu erstellen oder exportieren zu müssen;
• Unstimmigkeiten, die während der interdisziplinären Koordination festgestellt wurden (Kollisionsprüfung, Klassifizierungsfehler, unvollständige Daten), zu korrigieren;
• auf Modelle zuzugreifen, die von Dritten erhalten wurden, auch ohne die Software, mit der sie erstellt wurden;
• Informationen schnell für energetische Analysen, Berechnungen, Wartung oder das Management des Projekts anzupassen;
• an föderierten Modellen zu arbeiten, ohne die einzelnen Disziplinar-Dateien separat ändern zu müssen.

Ein oft unterschätzter Aspekt betrifft die Kontinuität der Daten über die Zeit. Die IFC-Datei begleitet das Projekt auch in den Phasen nach der Planung, wie Bau, Verwaltung und Wartung. Direkt in diesem Format zu arbeiten, ermöglicht es, das Modell während des gesamten Lebenszyklus des Gebäudes aktuell zu halten.

Es ist jedoch zu beachten, dass ein IFC-Modell keine einfache Grafikdatei ist: Es hat eine präzise Struktur, die aus Geometrien, Informationen und logischen Beziehungen zwischen den Objekten besteht. Eine unkontrollierte Änderung kann die Kompatibilität mit anderer Software beeinträchtigen, spezifische Daten verändern oder Inkonsistenzen zwischen Geometrie, Eigenschaften und Elementen des Modells erzeugen.

Aus diesem Grund ist es immer ratsam:

• die vorgenommenen Änderungen zu überprüfen;
• die Kohärenz der eingegebenen Daten zu kontrollieren;
• Änderungen nachzuvollziehen;
• das Modell vor der Weitergabe zu validieren.

Vorteile der direkten Bearbeitung von IFC-Dateien

Wie man eine IFC-Datei online bearbeitet

Wenn Sie Änderungen an den Eigenschaften, Attributen oder Kategorien einer IFC-Datei vornehmen müssen und keine Software auf Ihrem PC installieren möchten, können Sie einen IFC-Editor online verwenden.

Auf diese Weise müssen Sie keine Software auf Ihrem PC installieren und können überall dort arbeiten, wo Sie sich befinden, und mit jedem internetfähigen Gerät (PC, Tablet und Smartphone).

Mit usBIM.editor können Sie auf die einzelnen Entitäten des IFC-Modells zugreifen, die mit den Objekten verbundenen Daten ändern, die Klassifizierungen aktualisieren und, wenn nötig, auch an der geometrischen Komponente des Modells arbeiten.

Wie man Eigenschaften und Geometrien eines IFC-Modells bearbeitet

Lassen Sie uns ein praktisches Beispiel machen.

Angenommen, die zu bearbeitende IFC-Datei ist das Ergebnis der Federation von drei Modellen (strukturell, architektonisch, anlagentechnisch), die mit unterschiedlichen BIM Authoring erstellt wurden. Die IFC-Datei ist der „digitale Zwilling“ (digital twin) eines bestehenden Gebäudes, das im Laufe der Zeit Änderungen erfahren hat (zum Beispiel den Austausch des Heizkessels und den Abriss einer Trennwand).

Normalerweise müssten Sie, um das Modell zu aktualisieren und es dem Ist-Zustand anzupassen, die drei Modelle einzeln ändern (unter Verwendung von drei verschiedenen BIM Authoring!) und erneut die Federation durchführen. Mit usBIM.editor können Sie direkt am federierten Modell arbeiten und die IFC-Datei bearbeiten, wodurch Kosten und Arbeitszeit optimiert werden. Der Vorteil ist, dass Sie die Software, mit der die Datei erstellt wurde, nicht besitzen müssen.

Um die IFC-Datei mit usBIM.editor online zu bearbeiten, folgen Sie diesen Schritten:

• Greifen Sie über einen beliebigen Browser auf usBIM zu und geben Sie die E-Mail-Adresse und das Passwort Ihres „My ACCA“-Kontos ein;
• Erstellen Sie einen neuen Ordner und laden Sie die IFC-Datei, die Sie bearbeiten müssen, in die Cloud von usBIM hoch;
• Klicken Sie auf das Bildschirm-Symbol neben der gerade hochgeladenen Datei und wählen Sie die Option Bearbeiten;
• Wählen Sie das Objekt aus, das Sie bearbeiten möchten, indem Sie mit der Maus darauf klicken;
• Ändern Sie die Attribute des Objekts, indem Sie auf das Symbol Eigenschaften oben rechts klicken;
• Klicken Sie auf Attribute bearbeiten, um den Namen und die Beschreibung der ausgewählten Entität zu ändern;
• Klicken Sie auf Eigenschaften bearbeiten (unten), um die Eigenschaften des ausgewählten Objekts zu ändern, zu löschen oder neue hinzuzufügen;
• Klicken Sie auf Klassifizierungen bearbeiten, um die Klassifizierung der ausgewählten Entität zu ändern;
• Lesen Sie im Eigenschaften-Toolbox die Änderungen, die an dem ausgewählten Objekt vorgenommen wurden.

Wie man online die Eigenschaften in einer IFC-Datei mit usBIM.editor bearbeitet

Probiere auch Sie, die IFC-Datei des Projekts, an dem Sie arbeiten, zu bearbeiten und entdecken Sie alle Vorteile von usBIM.editor.

Hauptänderungen, die Sie mit einem IFC-Editor vornehmen können

Ein IFC-Editor ermöglicht es, direkt auf die Inhalte des Modells zuzugreifen, ohne die Authoring-Software zu verwenden, mit der es erstellt wurde. Die Änderungen können sowohl die Daten, die mit den Objekten verbunden sind, als auch deren geometrische Darstellung und die inneren Beziehungen im Modell betreffen.

Die häufigsten Operationen konzentrieren sich auf vier Hauptbereiche.

• Eigenschaften und Attribute der Objekte: Jede IFC-Entität ist mit Eigenschaftsgruppen (Property Set) verbunden, die technische, leistungsbezogene und verwaltungstechnische Merkmale beschreiben. Mit einem IFC-Editor können Sie:
  • bestehende Werte (Materialien, Leistungen, Codes) ändern;
  • neue Eigenschaften hinzufügen, die für Berechnungen, Analysen oder das Management nützlich sind;
  • nicht benötigte oder inkonsistente Daten löschen;
  • Identifikatoren, Namen und Beschreibungen aktualisieren.
• Klassifizierungen und Kodierungen: Die Klassifizierung der Elemente ist entscheidend, um das Modell zu organisieren und es mit anderen Prozessen (Berechnung, Wartung, Management) zu verbinden. Sie können daher:
  • Klassifizierungssysteme zuweisen (z. B. UniClass, OmniClass);
  • falsche oder unvollständige Codes korrigieren;
  • die Informationsstruktur zwischen Modellen aus verschiedenen Quellen vereinheitlichen.
• Geometrie der Elemente: Einige Editoren ermöglichen es, direkt auf die Geometrie des Modells zuzugreifen. Zu diesen Operationen gehören:
  • Einfügen neuer IFC-Objekte;
  • Entfernen von Elementen, die im Ist-Zustand nicht mehr vorhanden sind;
  • Ändern von Position, Größe oder Orientierung;
  • Aktualisieren von Elementen aufgrund von Planungsvarianten.
• Beziehungen und Struktur des Modells: Neben den einzelnen Objekten ist es möglich, deren Organisation und die logischen Beziehungen zu bearbeiten. Insbesondere:
  • Verwaltung der räumlichen Beziehungen (Standorte, Gebäude, Etagen, Räume);
  • Ändern der Aggregationen zwischen Elementen;
  • Überprüfung der Verbindungen zwischen Bau- und Anlagenteilen.

Wenn Sie an einem IFC-Modell arbeiten, ist es wichtig zu beachten, dass jedes Element Teil eines Beziehungssystems ist. Eine isolierte Änderung, die nicht mit dem Rest des Modells übereinstimmt, kann die Nutzung der Datei in späteren Phasen, beispielsweise bei der Koordination oder in technischen Analysen, beeinträchtigen.

Aus diesem Grund ist es eine gute Praxis, immer das Ergebnis der Änderungen zu überprüfen, sowohl aus geometrischer als auch aus informativer Sicht.

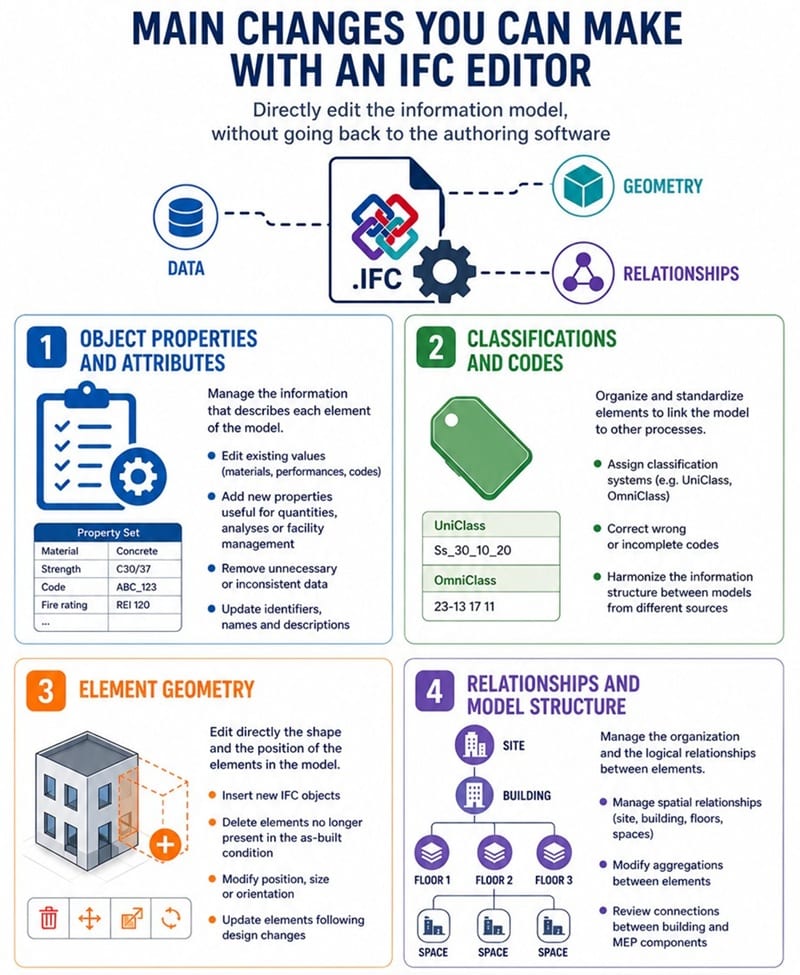

Mögliche Änderungen mit IFC-Editor

Häufige Probleme beim Bearbeiten von IFC-Dateien und deren Lösungen

Das Bearbeiten einer IFC-Datei kann kritische Punkte in Bezug auf die Modellqualität, die Exportmethoden oder die Informationsverwaltung aufzeigen. Diese Probleme treten insbesondere auf, wenn die Datei aus verschiedenen Softwareanwendungen oder aus nicht koordinierten Arbeitsabläufen stammt.

Im Folgenden sind die häufigsten Fälle und die entsprechenden Lösungen aufgeführt.

Fehlende oder inkonsistente Informationen

Es kann vorkommen, dass einige Eigenschaften fehlen oder unvollständig oder nicht aktuell sind. Dies geschieht häufig, wenn die IFC-Datei exportiert wurde, ohne alle Property Sets einzuschließen oder mit falschen Konfigurationen.

Wie Sie vorgehen können:

• Überprüfen Sie das Vorhandensein der erforderlichen Property Sets;
• Fügen Sie fehlende Eigenschaften manuell hinzu;
• Überprüfen Sie die Konsistenz der Daten im Hinblick auf die Ziele des Modells (Berechnung, Analyse, Verwaltung).

Vereinfachte oder nicht bearbeitbare Geometrien

Einige Elemente können schwer zu bearbeiten sein, da sie aus komplexen Geometrien stammen oder aus Exporten, die die Struktur des Objekts „blockieren“.

Wie Sie vorgehen können:

• Bewerten Sie, ob das Element durch ein neues, einfacher zu verwaltendes Element ersetzt werden sollte;
• Verwenden Sie Editoren, die die Erstellung von benutzerdefinierten IFC-Objekten ermöglichen;
• Überprüfen Sie den Detaillierungsgrad (LOD) des Modells.

Schlecht lesbare Modellstruktur

Ein IFC-Modell kann eine ungeordnete Hierarchie aufweisen, mit Elementen, die nicht korrekt mit Ebenen, Räumen oder Systemen verknüpft sind.

In diesen Fällen ist es hilfreich, die Logik zu verstehen, mit der die Entitäten organisiert sind. Das Wissen über die Architektur der IFC-Datei hilft, die Struktur des Modells korrekt zu interpretieren und Eingriffe vorzunehmen, ohne deren Funktionalität zu beeinträchtigen.

Wie Sie vorgehen können:

• Organisieren Sie die Elemente innerhalb der räumlichen Struktur neu;
• Korrigieren Sie die räumlichen und aggregierten Beziehungen;
• Eliminieren Sie Duplikate oder falsche Zuordnungen.

Kompatibilitätsprobleme zwischen IFC-Versionen

Unterschiede zwischen Versionen (IFC2x3, IFC4 usw.) können zu Datenverlust oder unerwartetem Verhalten während der Bearbeitung führen.

Wie Sie vorgehen können:

• Verwenden Sie IFC-Versionen, die mit dem Arbeitsablauf übereinstimmen;
• Vermeiden Sie wiederholte Konvertierungen zwischen verschiedenen Versionen;
• Überprüfen Sie die Datei immer nach dem Export oder der Bearbeitung.
  Inkonsistenz zwischen Geometrie und Daten.

Eine Änderung kann die Geometrie aktualisieren, ohne die Eigenschaften zu ändern, oder umgekehrt. Dies führt zu Fehlern in den nachfolgenden Phasen (Analyse, Berechnung, Verwaltung).

Wie Sie vorgehen können:

• Überprüfen Sie immer sowohl den geometrischen als auch den informativen Teil;
• Stellen Sie sicher, dass die Eigenschaften den tatsächlichen Zustand des Elements widerspiegeln;
• Führen Sie abschließende Kontrollen vor der Freigabe durch.

Eine systematische Überprüfung des Modells nach jedem Eingriff ermöglicht es, eventuelle Anomalien schnell zu erkennen und gewährleistet eine korrekte Nutzung der Datei in den nachfolgenden Phasen des BIM-Prozesses.

Probleme und Lösungen beim Bearbeiten von IFC-Dateien

Tipps zur Verwaltung von IFC-Dateiversionen nach der Bearbeitung

Wenn Sie an IFC-Dateien arbeiten, hat die Verwaltung der Versionen direkten Einfluss auf die Qualität des Modells und die Zusammenarbeit zwischen den verschiedenen beteiligten Parteien. Jede Änderung muss identifizierbar, überprüfbar und zeitlich rückverfolgbar sein.

Eine IFC-Datei wird oft zwischen mehreren Disziplinen (Architektur, Struktur, Technik) geteilt. Ohne eine klare Kontrolle der Revisionen wird es schwierig zu verstehen, welche die aktuelle Version ist und welche Änderungen vorgenommen wurden.

Um Fehler und Überschneidungen zu vermeiden, ist es hilfreich, die folgenden praktischen Vorgehensweisen zu übernehmen.

• Benennung und Organisation der Dateien:
  • verwendet klare und fortlaufende Dateinamen (z.B. gebäude_rev01.ifc, gebäude_rev02.ifc);
  • falls nötig, Datum oder Disziplin einfügen (z.B. MEP, STR, ARC);
  • vermeiden Sie es, Dateien zu überschreiben, ohne eine Historie zu führen.
• Änderungsverfolgung:
  • jedem Version eine kurze Beschreibung der vorgenommenen Änderungen zuordnen;
  • zwischen kleineren (Korrekturen) und größeren (Varianten) Revisionen unterscheiden;
  • ein Änderungsprotokoll führen, das zwischen den Teammitgliedern geteilt wird.
• Verwaltung in einer gemeinsamen Umgebung:
  • Cloud-Plattformen oder CDE (Common Data Environment) zur Speicherung der Dateien nutzen;
  • Systeme mit automatischer Versionierung nutzen;
  • Änderungsrechte einschränken, um das Risiko von Fehlern zu reduzieren.
• Kontrolle und Validierung:
  • das Modell nach jeder wesentlichen Änderung überprüfen;
  • die Versionen vergleichen, um Unterschiede zu erkennen;
  • die Datei vor der offiziellen Freigabe validieren.

Diese Vorgehensweisen sind besonders relevant in den Abläufen des IFC-Dateimanagements für die MEP-Planung, in denen mehrere Modelle und Disziplinen kontinuierlich koordiniert werden müssen. Eine sorgfältige Kontrolle der Versionen ermöglicht es, Interferenzen zu reduzieren und die Konsistenz zwischen Anlagen, Struktur und Architektur zu gewährleisten.

Video-Tutorial

In diesem kurzen Video zeige ich Ihnen alle Schritte, die Sie befolgen müssen, um eine IFC-Datei zu bearbeiten, indem Sie online usBIM.editor verwenden.

FAQ zur Bearbeitung von IFC-Dateien

Kann man eine IFC-Datei bearbeiten, ohne eine BIM-Authoring-Software zu verwenden?

Ja. Sie können eine IFC-Datei mit einem IFC-Editor bearbeiten, ohne das Modell in der BIM-Authoring-Software, mit der es erstellt wurde, öffnen zu müssen. Diese Lösung ist nützlich, wenn Sie schnell Eigenschaften, Attribute, Klassifikationen oder Geometrien des Modells aktualisieren müssen.

Wann kann es nützlich sein, eine IFC-Datei direkt zu bearbeiten?

Es kann nützlich sein, wenn Sie ein as-built-Modell aktualisieren, unvollständige Daten korrigieren, an einem Modell arbeiten, das von Dritten erhalten wurde, oder die Informationen für Analysen, Berechnungen, Wartung oder das Management des Projekts anpassen müssen. Es ist auch eine praktische Lösung, wenn Sie die ursprüngliche Software, mit der das Modell erstellt wurde, nicht zur Verfügung haben.

Wann sollte man es vermeiden, eine IFC-Datei direkt zu bearbeiten?

Es gibt Fälle, in denen es besser ist, zum ursprünglichen BIM-Modell zurückzukehren:

• komplexe oder strukturelle Planungsänderungen;
• Notwendigkeit, fortgeschrittene parametrische Logiken beizubehalten;
• Aktualisierungen, die viele Disziplinen gleichzeitig betreffen;

Welche Informationen kann ich in einer IFC-Datei bearbeiten?

Mit einem IFC-Editor können Sie Attribute, Eigenschaften, Klassifikationen und Codierungen von Objekten bearbeiten. Je nach den durchzuführenden Operationen können Sie auch Elemente des Modells hinzufügen, löschen, ersetzen oder ändern und sowohl den informativen als auch den geometrischen Teil aktualisieren.

Kann ich die Geometrie eines IFC-Modells bearbeiten?

Ja. Es ist auch möglich, die Geometrie des Modells zu bearbeiten, indem Sie beispielsweise neue IFC-Objekte hinzufügen, nicht mehr vorhandene Elemente im Ist-Zustand löschen, die Position, Größe oder Ausrichtung der Objekte ändern und Elemente aufgrund von Planungsvarianten aktualisieren.

Warum ist die Bearbeitung einer IFC-Datei in OpenBIM-Workflows wichtig?

In OpenBIM-Workflows ermöglicht die IFC-Datei die Arbeit an einem offenen Informationsmodell, das zwischen verschiedenen Disziplinen geteilt und unabhängig von der Software ist, mit der es erstellt wurde. Die Bearbeitung ermöglicht es, Geometrien, Eigenschaften und Informationen während des Lebenszyklus des Bauwerks aktuell zu halten.

Was sollte ich überprüfen, nachdem ich eine IFC-Datei bearbeitet habe?

Nach jeder Änderung ist es ratsam, die Konsistenz des Modells zu überprüfen, die eingegebenen Daten zu kontrollieren, die Revisionen nachzuhalten und die Datei vor der Weitergabe zu validieren. Es ist wichtig, sowohl den geometrischen als auch den informativen Teil zu überprüfen, um Inkonsistenzen zwischen Objekten, Eigenschaften und Beziehungen zu vermeiden.

Welche Probleme können während der Bearbeitung einer IFC-Datei auftreten?

Die häufigsten Probleme betreffen fehlende oder inkonsistente Informationen, vereinfachte oder schwer zu bearbeitende Geometrien, schwer lesbare Modellstrukturen, Inkompatibilitäten zwischen IFC-Versionen und Inkonsistenzen zwischen Geometrie und Daten. Daher ist es nützlich, nach jedem Eingriff systematische Kontrollen durchzuführen.

Wie verwalte ich die Versionen von bearbeiteten IFC-Dateien?

Es wird empfohlen, klare und fortlaufende Dateinamen zu verwenden, zu vermeiden, Dateien zu überschreiben, ohne eine Historie zu bewahren, jeder Version eine kurze Beschreibung der Änderungen zuzuordnen und ein gemeinsames Protokoll zu führen. In kollaborativen Workflows ist es nützlich, die Dateien in Cloud- oder CDE-Plattformen mit Versionsverwaltung zu archivieren.

Wie kann ich vermeiden, das IFC-Modell während der Änderungen zu „beschädigen“?

Es ist wichtig, einen kontrollierten Ansatz zu verfolgen:

• schrittweise und überprüfbare Änderungen vornehmen;
• die Beziehungen zwischen den Elementen nach jedem Eingriff überprüfen;
• IFC-Validierungswerkzeuge verwenden.

Gibt es Werkzeuge zur Überprüfung der Qualität einer IFC-Datei nach der Bearbeitung?

Ja, es gibt verschiedene Werkzeuge, die sich der Qualitätskontrolle von IFC-Modellen widmen. Einige sind für das Model Checking gedacht, um Regeln und Datenkonsistenz zu überprüfen, während andere sich auf die visuelle Analyse oder die Interferenzen zwischen Elementen konzentrieren. Immer häufiger sind diese Funktionen auch in kollaborativen Plattformen integriert, die kontinuierliche Kontrollen während des Arbeitsablaufs ermöglichen.
