Fachada ventilada: estratigrafia tipo, características e espessuras

O elemento que mais caracteriza a aparência externa de um edifício é sua fachada. Além de seu aspecto decorativo e conotativo, a fachada também é uma interface dinâmica entre o interior e o exterior, uma “pele” que regula as trocas de calor, ar e luz, influenciando o conforto dos ocupantes e a eficiência energética de todo o volume arquitetônico.

Entre as soluções mais inovadoras e eficazes para otimizar esses parâmetros, destaca-se a fachada ventilada, um sistema construtivo já difundido e muito apreciado por sua qualidade estética, durabilidade, baixa manutenção e grande conforto climático que oferece. Se projetada corretamente, pode se revelar um aliado precioso não apenas para a economia de energia e o isolamento acústico, mas também para a proteção do envoltório edilício e a valorização arquitetônica.

Mas como funciona exatamente uma fachada ventilada? Quais materiais escolher? E, sobretudo, como se projeta uma estratigrafia eficiente e como se dimensiona corretamente o interstício de ar, elemento chave para garantir movimentos convectivos eficazes e desempenhos elevados em todas as estações?

Neste artigo, exploraremos em detalhe o funcionamento e os benefícios da fachada ventilada, destacando as características-chave que a tornam um elemento cada vez mais apreciado no projeto de edifícios contemporâneos.

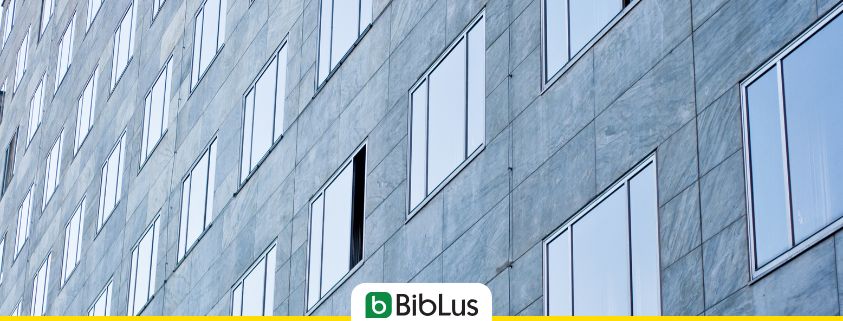

Fachada ventilada modular

O que é a fachada ventilada?

A fachada ventilada é um sistema avançado de revestimento externo de edifícios, feito de diferentes materiais e instalado a seco. Esse enfoque inovador visa não apenas melhorar as características termoenergéticas, mas também elevar o valor estético do invólucro arquitetônico. Fundamental tanto para novas construções quanto para intervenções de requalificação, uma fachada ventilada envolve a criação de várias camadas, incluindo uma câmara de ar que se estende entre a parede periférica do edifício e o revestimento externo montado a seco em trilhos.

O pacote tecnológico de uma fachada ventilada prevê que a camada de acabamento mais externa seja levemente separada da estrutura de suporte, a fim de criar uma câmara de ar ventilada em toda a superfície da fachada, onde o ar pode circular de baixo para cima. Complementa o pacote uma camada adicional de isolamento térmico e acústico colocada em aderência à construção.

Parede ventilada: estratigrafia tipo

Vejamos em detalhe todas as camadas presentes em uma parede ventilada:

• parede perimetral que funciona como fechamento vertical do edifício e como estrutura portante na qual ancorar os suportes do revestimento. Pode ser montada de forma tradicional (tijolos, blocos cerâmicos, etc.) ou com sistemas a seco (gesso acartonado, etc.);
• isolante colocado em aderência à parede perimetral externa, assim como no Sistema Capoto. Pode ser escolhido em diferentes materiais como EPS, fibras de madeira, etc.;
• interstício de ar, é a camada de ar que se forma entre a camada isolante e o revestimento externo;
• revestimento externo realizado com diferentes materiais opacos (porcelanato, pedra, alumínio, etc.) ou transparentes como o vidro.

Essas 4 camadas estão estruturalmente conectadas entre si por meio de:

• estrutura metálica (geralmente em alumínio, aço ou outras ligas leves) que tem a função de suportar o revestimento externo e ancorá-lo à parede perimetral externa;
• sistema de ancoragem constituído por suportes, perfis, buchas, ancoragens químicas, parafusos, porcas, rebites e esquadros, necessários para fixar o revestimento à estrutura e a estrutura à parede externa.

Parede ventilada

Como dimensionar a fachada ventilada: espessura da camada de ar

Dimensionar corretamente o espaço de ar é essencial para que se desencadeiem os movimentos convectivos ascendentes, verdadeiros fluxos de ar que atravessam, de baixo para cima, a superfície da fachada. O ar aquecido pelo sol sobe através do espaço gerando um fluxo de ar que contribui para reduzir a transmissão de calor e de ruído para os ambientes internos, uma vez que o espaço atua como uma zona de buffer entre o exterior e o interior do edifício.

Para determinar o dimensionamento da camada de ventilação da fachada ventilada, existem diferentes métodos de cálculo. O mais utilizado é, sem dúvida, o método descrito no Apêndice B da UNI EN ISO 6946:2018.

Esta norma técnica europeia fornece orientações específicas para o cálculo da espessura do espaço de ar, incluindo a avaliação dos fluxos de ar naturais e a análise do efeito chaminé para determinar a altura do espaço e as dimensões ideais para favorecer o movimento convectivo. Isso contribui para garantir que o espaço possa efetivamente reduzir a transferência de calor e garantir um isolamento térmico eficaz do edifício.

Para identificar a estratigrafia da parede ventilada e dimensionar a camada de ar, é necessário, antes de tudo, estabelecer se se deseja projetar uma fachada:

• fraca ventilação, quando os espaços são caracterizados por uma passagem de ar limitada, proveniente do ambiente externo através de aberturas com as seguintes características:
  • entre 500 mm² e 1500 mm² por metro de comprimento para espaços de ar verticais;
  • entre 500 mm² e 1500 mm² por metro quadrado de superfície para espaços de ar horizontais;

• forte ventilação, quando a ventilação ocorre através de aberturas maiores que:
  • 1500 mm² por metro de comprimento para espaços de ar verticais;
  • 1500 mm² por metro quadrado de superfície (parede) para espaços de ar horizontais.

A relação entre a superfície de ventilação e a altura da parede deve respeitar determinados parâmetros numéricos para assegurar a ventilação correta.

Por exemplo, se se deseja obter uma fachada de fraca ventilação, a relação deve ser menor que 0,002 m²/m.

Para uma fachada de forte ventilação, deve ser superior a 0,05 m²/m.

Para uma ventilação média, basta manter-se em um intervalo entre 0,002 m²/m e 0,05 m²/m.

Para calcular a área do orifício de ventilação, é necessário somar todos os orifícios de entrada de ar, tanto o superior quanto o inferior.

De modo geral, a título de exemplo, em condições de isolamento térmico médio, temperatura = cerca de 20 °C, umidade relativa máxima do ar de 60% e um comprimento de fachada não superior a 15 m, pode já ser suficiente um espaço de 2 cm. O espaço geralmente tem uma largura entre 3 e 5 cm, sem obstáculos internos que possam impedir o fluxo de ar. Grades de ventilação apropriadas são posicionadas na base e no topo da fachada, para evitar o assentamento de pequenos animais e o acúmulo de materiais difíceis de remover.

Recomenda-se evitar espaços maiores que 10 cm, a menos que a fachada ventilada tenha um comprimento superior a 15 m. Nesses casos, o fluxo de ar pode não ter mais um comportamento laminar e assumir um comportamento turbulento, tornando a ventilação ineficaz.

Como funciona a fachada ventilada?

Embora eficaz, o princípio de funcionamento da fachada ventilada é bastante simples e baseia-se nos movimentos de convecção do ar. Em termos simples, a convecção é o movimento do ar gerado em resposta às variações de temperatura dentro da câmara de ar criada entre o revestimento externo e o invólucro principal do edifício. Neste caso, a camada de acabamento mais externa é posicionada a uma determinada distância do invólucro primário, permitindo que o ar mais frio entre na câmara de baixo para cima. Uma camada isolante é adicionada dentro da câmara de ar para melhorar o desempenho.

A camada de acabamento é independente da parede principal e vinculada a ela por meio de sistemas de ancoragem e suspensão específicos, visíveis ou ocultos. Esses dispositivos têm o objetivo de separar a camada de acabamento da parede, criando a dimensão certa da câmara de ar e, ao mesmo tempo, suportando-a.

Dependendo do tipo de fachada ventilada, são utilizados montantes e travessas ou suportes, geralmente feitos de aço, alumínio ou outras ligas leves. Em alguns casos, especialmente em edifícios de pequeno porte e na construção sustentável, o sistema de ancoragem pode ser feito de madeira. A câmara de ar geralmente tem uma largura entre 3 e 5 cm, sem obstáculos internos que possam impedir o fluxo de ar. Grades de ventilação adequadas são posicionadas na base e no topo da fachada para evitar a instalação de pequenos animais e o depósito de materiais difíceis de remover.

Funcionamento e estratigrafia de uma fachada ventilada

O funcionamento de uma fachada ventilada baseia-se, portanto, no movimento natural do ar que se desenvolve dentro da câmara de ar, aproveitando um fluxo convectivo gerado pela diferença de temperatura entre o interior e o exterior desta última.

No verão, o aumento da temperatura do ar dentro da câmara de ar, causado pela radiação solar no revestimento, gera um “efeito chaminé” que move o ar para cima. Esse processo ajuda a dissipar o calor, reduzindo assim a temperatura na parede interna.

Essa circulação natural do ar, conhecida como “efeito chaminé”, ajuda a regular a temperatura interna do edifício, ao mesmo tempo em que atua como um impedimento contra a umidade.

Durante os meses de inverno, quando a radiação solar é menos intensa, a câmara de ar funciona como uma camada de isolamento adicional e mantém a temperatura interna da parede equilibrada, reduzindo também os problemas relacionados à umidade e condensação superficial. Para otimizar o comportamento invernal da fachada ventilada, recomenda-se deixar aberta a grade de ventilação na parte inferior da fachada, fechando o fluxo de ar na parte superior. Isso interromperia o fluxo contínuo de ar, mas aumentaria significativamente as propriedades isolantes da câmara de ar.

As fachadas ventiladas são particularmente eficazes graças a essas características, que, combinadas com a flexibilidade arquitetônica que oferecem, tornam essa tecnologia cada vez mais difundida na arquitetura contemporânea.

Para a realização de fachadas ventiladas, é possível adotar tanto uma ventilação natural quanto mecânica ou controlada. A escolha entre os dois métodos depende de vários fatores, incluindo o clima do local, o tamanho do edifício e o orçamento disponível.

Ventilação natural

A ventilação natural, mais comum que a controlada, baseia-se exclusivamente no comportamento físico do ar em condições passivas, aproveitando os movimentos convectivos: o ar quente, mais leve, sobe e sai por orifícios de exaustão específicos, enquanto o ar frio entra por baixo. Esse método é econômico, requer menos manutenção, mas pode ser menos eficaz em algumas condições climáticas.

Se você estiver interessado neste tópico, também pode ler:

• “Como funciona o telhado ventilado“
• “Ventilação natural: 5 dicas para um projeto eficiente”

Ventilação mecânica

A ventilação mecânica envolve o uso de aparelhos para ventilação forçada que garantem um fluxo de ar constante e controlado. Embora mais cara e exigindo manutenção mais frequente, oferece maior precisão e eficiência.

Fachada ventilada vs Rainscreen: qual é a diferença?

Uma fachada ventilada e um rainscreen são sistemas utilizados para uma melhor gestão da umidade e da eficiência energética. Eles se diferenciam porque:

• a parede ventilada é caracterizada pela criação de uma câmara de ar em movimento entre a parede e o revestimento externo, melhorando o desempenho térmico e higrométrico do edifício;
• o rainscreen, literalmente “tela contra chuva”, representa uma barreira que protege o edifício da água da chuva, impedindo sua penetração e danos à estrutura do edifício, mas sem necessariamente criar um espaço de ar.

Escolha de um sistema de ventilação para fachada com base no clima e no uso do edifício

As fachadas ventiladas têm a capacidade de se adaptar a diferentes condições climáticas e podem desempenhar um papel significativo na melhoria do desempenho energético dos edifícios em diferentes regiões.

Em climas frios, as fachadas de dupla pele funcionam como um isolante térmico altamente eficaz. O espaço entre as duas peles cria uma camada de ar isolante que reduz a transferência de calor do interior do edifício para o exterior, minimizando a diferença de temperatura entre a camada interna e a intermediária, reduzindo assim a necessidade de aquecimento.

Em climas quentes e secos, essas fachadas atuam como um brise-soleil natural, impedindo a luz solar direta de penetrar no edifício e reduzindo a carga de resfriamento. Além disso, o espaço vazio entre as duas peles funciona como um canal de ar, permitindo a ventilação natural do edifício e reduzindo a temperatura relativa da camada intermediária.

Em climas úmidos, essas fachadas ajudam a melhorar as condições de conforto térmico controlando a umidade relativa dentro do edifício. A fachada de dupla pele reduz efetivamente a umidade relativa interna criando uma barreira contra a penetração da umidade do exterior para o interior do edifício.

Fachadas ventiladas e desempenho energético: escolha do isolamento

A inserção do isolamento térmico dentro de uma parede ventilada permite grandes oportunidades em termos de desempenho energético.

Na escolha do tipo de isolamento térmico a ser utilizado, é bom considerar características como a capacidade de isolamento acústico, o custo, as condições da parede perimetral, a transpirabilidade.

Os materiais isolantes utilizados para fachadas ventiladas se dividem em:

• isolantes sintéticos, como poliestireno e PUR;
• isolantes minerais, como lã de rocha e de vidro;
• isolantes orgânicos, como cortiça e fibra de madeira.

Cada um desses materiais terá um comportamento diferente em relação a:

• condutividade térmica;
• inercia térmica;
• resistência ao fogo;
• estabilidade estrutural e durabilidade;
• isolamento acústico;
• sustentabilidade;
• custo;
• facilidade de processamento.

Embora nenhum dos materiais se destaque em todas as características:

• os isolantes sintéticos são de baixo custo e possuem uma alta capacidade isolante, mas não têm uma longa durabilidade nem uma alta inércia térmica;
• os isolantes minerais têm um custo médio-baixo e são produzidos com matérias-primas naturais recicláveis e recicladas. Têm uma capacidade de isolamento acústico melhor do que os isolantes sintéticos, mas uma capacidade de isolamento térmico inferior;
• os isolantes orgânicos têm ótima inércia térmica, transpiração e são sustentáveis. No entanto, são muito caros.

A escolha do isolamento térmico está vinculada à necessidade de garantir a criação de intervenções que assegurem a melhoria energética de um edifício.

Fachada dupla ventilada: aplicações em edifícios altos e complexos

Uma fachada dupla ventilada pode ser definida como uma fachada única tradicional dobrada internamente ou externamente por uma segunda fachada, essencialmente envidraçada.

São muito utilizadas em edifícios altos porque seu uso previne as dispersões energéticas no edifício e contribui para reduzir os custos de aquecimento e resfriamento. Além disso, controlando a luz natural e reduzindo a necessidade de iluminação artificial, leva a uma economia de energia. Como resultado, os edifícios que utilizam esse tipo de fachada têm um desempenho energético melhor.

Entre os exemplos, podem ser citados o 30 St Mary Axe e 1 Angel Square em Londres.

Funcionamento fachada a dupla parede

Opções de revestimento para fachadas ventiladas: do fibrocimento à cerâmica

As fachadas ventiladas podem ser completadas com soluções personalizáveis de acordo com as necessidades: desde superfícies em vidro, alumínio, pedra natural, até acabamentos com painéis fotovoltaicos na fachada.

Entre as várias opções de revestimento, nos últimos anos, as fachadas em fibrocimento e em grés porcelanato têm se destacado cada vez mais.

Vamos analisá-las em detalhe.

Fachada ventilada em fibrocimento: vantagens para o design contemporâneo

As fachadas ventiladas em fibrocimento têm ganhado grande força nos últimos anos devido à necessidade de conciliar decoração estética e economia de energia.

O fibrocimento ecológico define a estética do edifício, contribui para protegê-lo, além de maximizar seu isolamento térmico e acústico.

A característica principal de uma fachada ventilada em fibrocimento é a possibilidade de dar vida a uma superfície plana, muitas vezes isenta de qualquer elemento arquitetônico saliente, incluindo peitoris e varandas.

Essa uniformidade é buscada porque permite evitar diferenças de temperatura em sua superfície, eliminando assim também o problema das pontes térmicas.

Além disso, o fibrocimento é personalizável de várias maneiras: cores, aparência, modos de montagem.

Fachada ventilada em grés porcelanato: valor estético e desempenho térmico

O grés porcelanato é ideal para fachadas ventiladas devido às suas numerosas qualidades, que atendem perfeitamente às exigências de resistência, estética e sustentabilidade.

As fachadas ventiladas em grés se mostram muito resistentes aos agentes atmosféricos: chuva, gelo ou sol não comprometem a durabilidade e a estética do material.

O grés é muito versátil, adequado para vários tipos de edifícios, desde os residenciais até os comerciais, dos edifícios mais tradicionais aos mais modernos: placas de grandes dimensões, efeito madeira, terracota, cimento são apenas algumas das possíveis características estéticas.

Além disso, o grés é sustentável e respeitoso com o meio ambiente, apresentando um impacto ambiental reduzido em comparação com outros tipos de materiais.

Vantagens

As vantagens da fachada ventilada vão desde benefícios energéticos até melhorias estéticas. Entre os principais:

• eficiência energética: redução do consumo de energia devido ao controle térmico e ventilação natural ou mecânica.
• Isolamento acústico: a cavidade de ar age como um eficaz isolante acústico, reduzindo a transmissão de som.
• Proteção estrutural: a estratigrafia contribui para proteger a estrutura do edifício contra umidade, condições climáticas e variações climáticas.
• Valorização estética: ampla variedade de materiais e design conferem ao edifício uma aparência moderna e distintiva.
• Durabilidade e economia de custos de manutenção: não é necessário refazer a fachada, repintar ou restaurar a camada de acabamento, pois os materiais de revestimento são muito mais duráveis do que o reboco comum usado em fachadas tradicionais, o que também resulta em economia econômica ao longo do tempo, pois não há grandes despesas de manutenção a serem consideradas ao longo do tempo.

FAQ – Fachada ventilada

O que é uma fachada ventilada?

É um sistema de revestimento externo composto por várias camadas instaladas a seco, incluindo uma câmara de ar contínua que separa o revestimento da parede portante. Essa configuração melhora o desempenho térmico, acústico e estético e é adequada tanto para novas construções quanto para intervenções de requalificação.

Quais são as camadas principais de uma parede ventilada?

Os elementos essenciais são: parede perimetral, camada isolante, câmara de ar e revestimento externo. Tudo está conectado por meio de uma estrutura metálica e sistemas de ancoragem que sustentam e distanciam o revestimento.

Para que serve a câmara de ar?

A câmara permite a circulação vertical do ar, gerando movimentos convectivos que melhoram o comportamento térmico tanto no verão quanto no inverno. Funciona como uma zona de amortecimento contra calor, umidade e ruído.

Como se distingue uma fachada levemente ou fortemente ventilada?

Depende do tamanho das aberturas de ventilação. As fachadas levemente ventiladas têm aberturas entre 500 e 1500 mm²/m, enquanto as fortemente ventiladas superam os 1500 mm²/m. A relação entre a superfície de ventilação e a altura da parede ajuda a definir o nível de ventilação.

Como funciona a fachada ventilada no verão e no inverno?

No verão, o aquecimento do ar na câmara gera o efeito chaminé, que reduz o calor transmitido para o interior. No inverno, a câmara atua como uma camada isolante adicional, diminuindo a condensação e a umidade.

Quais sistemas de ventilação podem ser adotados?

Existem duas soluções: ventilação natural, baseada nos movimentos convectivos do ar, e ventilação mecânica, que utiliza aparelhos para garantir um fluxo de ar controlado.

Como o clima influencia a escolha da fachada ventilada?

Em climas frios, funciona como um isolante térmico eficaz; em climas quentes, reduz o superaquecimento agindo como um quebra-sol; em climas úmidos, controla a penetração da umidade, melhorando o conforto interno.

Quais materiais isolantes podem ser utilizados?

A escolha pode recair sobre isolantes sintéticos, minerais ou orgânicos. Cada um apresenta características diferentes em termos de condutividade, inércia, resistência ao fogo, permeabilidade, custo e sustentabilidade.

O que é uma fachada ventilada dupla?

É um sistema de dupla pele, muitas vezes com uma segunda fachada envidraçada, usado principalmente em edifícios altos para reduzir dispersões, controlar a luz natural e melhorar o conforto.
